Page 57 - mitutoyo

(자세한 내용은 132페이지를 참조하십시오.)

(자세한 내용은 132페이지를 참조하십시오.)

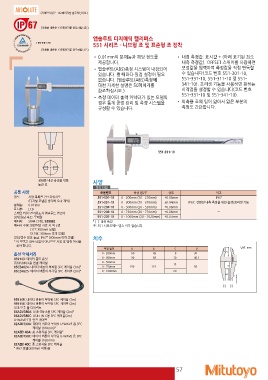

앱솔루트 디지매틱 캘리퍼스
551 시리즈 - 니브형 죠 및 표준형 죠 장착

(자세한 내용은 133페이지를 참조하십시오.) • 0.01mm의 분해능과 해당 정도를 • 내경 측정값: 표시값 + (아래 표기된 최소
제공합니다. 내측 측정값). OFFSET 스위치를 사용하면
201120740 보정값을 입력하여 측정값을 직접 판독할
• 앱솔루트(ABS)측정 시스템이 내장되어 수 있습니다(코드 번호 551-301-10,
있습니다. 켤 때마다 원점 설정이 필요 551-331-10, 551-311-10 및 551-
없습니다. (앱솔루트(ABS)측정에 341-10). 프리셋 기능을 사용하면 원하는
대한 자세한 설명은 50페이지를 시작점을 설정할 수 있습니다(코드 번호
참조하십시오.) 551-331-10 및 551-341-10).

• 측정 데이터 출력 커넥터가 있는 모델의 • 외측용 죠의 팁이 얇아서 얇은 부분의
경우 통계 공정 관리 및 측정 시스템을 측정도 간단합니다.
구성할 수 있습니다.
0
551-331-10
BA D
정확한 내경 측정을 위한 C사양
둥근 죠
미리 타입
공통 사양
주문번호 측정 범위* 정도 비고
정도: 사양 목록을 참조하십시오. ±0.03mm IP67
(디지털 모델은 양자화 오차 제외) 551-301-10 0 - 200mm (10 - 210mm) ±0.04mm IP67, 간편한 내측 측정을 위한 옵셋/프리셋 기능
분해능: 0.01mm ±0.06mm
표시부: LCD 551-331-10 0 - 300mm (10 - 310mm) ±0.06mm —
스케일 타입: 전자유도식 앱솔루트 엔코더 ±0.07mm
최대 응답 속도: 무제한 551-204-10 0 - 500mm (20 - 520mm)
배터리: SR44 (1개), 938882
배터리 수명: 일반적인 사용 시 약 3년 551-206-10 0 - 750mm (20 - 770mm)
(1년: 300mm 모델)
(3.5년: 300mm 초과 모델) 551-207-10 0 - 1000mm (20 - 1020mm)
방진/방수 보호 등급: IP67* (300mm 이하 모델)
* 이 모델은 내수 타입이 아니므로 사용 후 방청 처리를 * ( ): 내측 측정
주: 551 시리즈에는 뎁스 바가 없습니다.
해야 합니다.
치수
옵션 악세서리
측정 범위 A B C D 단위: mm
959143: 데이터 홀드 유닛 30
IT/DP/MUX용 연결 케이블 0 - 200mm 60 43 8 40.1
05CZA624: 데이터 버튼이 부착된 SPC 케이블 (1m)*
05CZA625: 데이터 버튼이 부착된 SPC 케이블 (2m)* 0 - 300mm 90 68 10 56

0 - 500mm 15

0 - 750mm 150 115

0 - 1000mm 20

959149: 데이터 버튼이 부착된 SPC 케이블 (1m)
959150: 데이터 버튼이 부착된 SPC 케이블 (2m)
USB 인풋 툴 다이렉트

06ADV380A: USB-ITN-A용 SPC 케이블 (2m)*
06ADV380C: USB-ITN-C용 SPC 케이블(2m)
U-WAVE-T용 연결 케이블

02AZD790A: 데이터 버튼이 부착된 U-WAVE 용 SPC
케이블 (160mm)*

02AZE140A: 풋 스위치용 SPC 케이블*
02AZD790C: 데이터 버튼이 부착된 U-WAVE 용 SPC

케이블 (160mm)

02AZE140C: 풋 스위치용 SPC 케이블
* IP67 모델(300mm 이하)용

57
