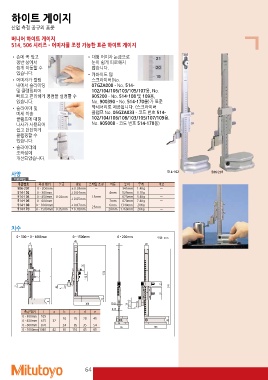

Page 64 - mitutoyo

하이트 게이지

산업 측정 공구의 표준

버니어 하이트 게이지
514, 506 시리즈 – 어미자를 조정 가능한 표준 하이트 게이지

• 손에 꼭 맞고 • 대형 어미자 눈금으로
정반 상에서 눈이 쉽게 피로하지
쉽게 이동할 수 않습니다.
있습니다.
• 카바이드 팁
• 어미자가 컬럼 스크라이버(No.
내에서 슬라이딩 07GZA000 - No. 514-
및 클램핑되어 102/104/106/103/105/107용, No.
빠르고 편리하게 영점을 설정할 수 905200 - No. 514-108 및 109용,
있습니다. No. 900390 - No. 514-170용)가 표준
악세서리로 제공됩니다. (스크라이버
• 슬라이더 및 클램프 No. 05GZA033 - 코드 번호 514-
미세 이송 102/104/106/108/103/105/107/109용,
클램프에 대형 No. 905008 - 코드 번호 514-170용)
나사가 사용되어
쉽고 단단하게
클램핑할 수
있습니다.

• 슬라이더의
조작성이
개선되었습니다.

사양 514-102 506-207

미리 타입 측정 범위 눈금 정도 스케일 조정 미동 높이 무게 비고
0 - 200mm 0.02mm ± 0.03mm — 341mm 1.4Kg —
주문번호 0 - 300mm 0.05mm ± 0.04mm 4mm 525mm 3.1Kg —
506-207 0 - 450mm 15mm 675mm 3.4Kg —
514-102 0 - 600mm ± 0.05mm 7mm 870mm 7.4Kg —
514-104 0 - 1000mm 6mm 1340mm 20Kg —
514-106 0 - 1500mm ± 0.07mm 25mm 20mm 1760mm 26Kg —
514-108 ± 0.18mm
514-170

치수 0 - 1500mm 0 - 200mm 단위: mm
45
0 - 300 ~ 0 - 1000mm 17
d 6 20

cb 30
L 110.5
45
1760

a 57 20
341
10
70 10.35 200
6.35
e 39
6525 14
300

측정 범위 L a b c d e

0 - 300mm 525 32 20 70 28 45 35
0 - 450mm 675

0 - 600mm 870 24 85 35 54 100

0 - 1000mm 1340 42 30 110 45 65
