Page 66 - mitutoyo

하이트 게이지 검사 성적서가 기본으로 포함되어 있습니다.
자세한 내용은 133페이지를 참조하십시오.
산업 측정 공구의 표준
공통 사양

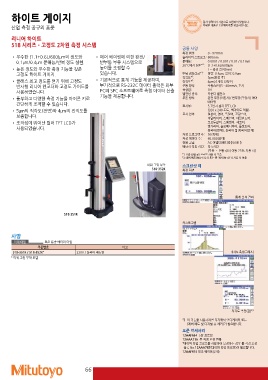

리니어 하이트
518 시리즈 – 고정도 2차원 측정 시스템

• 우수한 (1.1+0.6L/600)μm의 정도와 • 에어 베이링에 의한 완전/ 측정 범위: 0 - 972mm
0.1μm/0.4μm 분해능/반복 정도 실현. 반부동 부유 시스템으로
높이를 조정할 수 슬라이더 스트로크: 600mm
• 높은 정도와 우수한 측정 기능을 갖춘 있습니다.
고정도 하이트 게이지. 분해능: 0.0001 / 0.001 / 0.01 / 0.1mm
• 기본적으로 통계 기능을 제공하며,
• 클래스 최고 정도를 얻기 위해 고정도 부가적으로 RS-232C 데이터 출력은 외부 20°C에서 정도*1: (1.1+0.6L/600)µm
반사형 리니어 엔코더와 고정도 가이드를 PC의 SPC 소프트웨어로 측정 데이터 산출
사용하였습니다. 기능을 제공합니다. L = 측정 길이(mm)

• 풍부하고 다양한 측정 기능을 아이콘 키로 반복 정도(2σ)*1: 평면: 0.4µm, 보어: 0.9µm
간단하게 조작할 수 있습니다. 직각도*2:
5µm(보정 후)
• 5μm의 직각도(전면)와 4μm의 진직도를
보증합니다. 진직도*2: 4µm(기계적 진직도)

• 조작성이 뛰어난 컬러 TFT LCD가 구동 방식: 수동/모터(5 - 40mm/s, 7단)
사용되었습니다.
측정압: 1N

밸런싱 방식: 카운터 밸런스

부동 방식: 완전 부동(이동시)/ 반부동(측정시) 에어

베어링

표시부: 5.7인치 컬러 TFT LCD

(320 x 240 도트, 백라이트 적용)

표시 언어: 일본어, 영어, 독일어, 프랑스어,

이탈리아어, 스페인어, 네덜란드어,

포르투갈어, 스웨덴어, 체코어,

헝가리어, 슬로베니아어, 폴란드어,

중국어(번체), 한국어 및 중국어(간체)

저장 프로그램 수: 50(최대)

저장 데이터 수: 60,000(최대)

전원 공급: AC 어댑터/배터리(Ni-MH)

배터리 작동 시간: 약 5시간

(부유 • 전동 상하 이동 25% 가동 시)

*1 표준 편심 ø5 프로브 사용 시 보증
*2 레버 헤드(MLH-321) 또는 뮤 체커(M-411) 사용 시 보증

파워 그립 부착 스크린샷 예
518-352K
측정 화면

518-351K 통계 분석 결과
직각도 측정(그래프)
히스토그램

사양

미리 타입 표준 용량 배터리 타입

주문번호 비고

518-351K / 518-352K* 220V / 한국어 매뉴얼

* 파워 그립 부착 모델

직각도 측정(값)*3

*3 이 기능을 사용하려면 디지매틱 인디케이터 또는
(레버 헤드 및 디지털 뮤 체커)가 필요합니다.

표준 악세서리

12AAF634 5단 프로브
12AAA715 볼 직경 보정 블록
*테이퍼 타입 프로브를 사용하여 보정하는 경우 볼 직경 보정
블록 No.12AAA787(테이퍼 타입 프로브)이 필요합니다.
12AAF674 보조 웨이트(2개)

66
