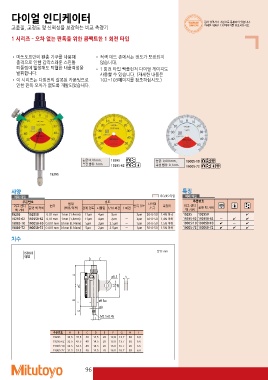

다이얼 인디케이터 검사 성적서가 기본으로 동봉되어 있습니다.
자세한 내용은 133페이지를 참조하십시오.
고품질, 고정도 및 신뢰성을 보장하는 비교 측정기

1 시리즈 – 오차 없는 판독을 위한 콤팩트한 1 회전 타입

• 미쓰도요만의 완충 기구를 사용해 • 적색 데드 존에서는 정도가 보장되지
충격으로 인한 갑작스러운 스핀들 않습니다.
되돌림이 발생해도 탁월한 내충격성을
발휘합니다. • 1 회전 타입 백플런저 다이얼 게이지도
사용할 수 있습니다. (자세한 내용은
• 이 시리즈는 다회전의 잘못된 카운팅으로 102~103페이지를 참조하십시오.)
인한 판독 오차가 없도록 개발되었습니다.

눈금: 0.01mm, 1929S 눈금: 0.001mm, 1900S-10
측정 범위: 1mm 1929S-62 측정 범위: 0.1mm 1900S-72

1929S

사양 ISO/JIS 타입 특징

미리 타입 미리 타입

주문번호 범위 정도 다이얼 주문번호
(범위/회전) 되돌림 1/10 회전 눈금
러그 센터 플랫 백 커버 눈금 전체 정도 1 회전 반복 정도 측정압 러그 센터 플랫 백 커버
백 커버 백 커버

1929S 1929SB 0.01mm 1mm (1.4mm) 11µm 4µm 7µm — 3µm 50-0-50 1.4N 이하 1929S 1929SB ——4

1929S-62 1929SB-62 0.01mm 1mm (1.4mm) 11µm 4µm 7µm — 3µm 50-0-50 1.4N 이하 1929S-62 1929SB-62 — 4 4

1900S-10 1900SB-10 0.001mm 0.1mm (0.14mm) 5µm 2µm 2.5µm — 1µm 50-0-50 1.5N 이하 1900S-10 1900SB-10 4 — 4

1900S-72 1900SB-72 0.001mm 0.1mm (0.14mm) 5µm 2µm 2.5µm — 1µm 50-0-50 1.5N 이하 1900S-72 1900SB-72 4 4 4

치수

ISO/JIS 단위: mm
타입
DE

6.5 6.35 A ø6.5 5
øC
16 16
øH øH

ø8−00.009B
ø4GF

F I M2.5×0.45

주문번호 A B C D E F G H I
6.6
1929S 32.5 47.5 40 14.5 20 13.8 13.7 38 6.6
6.6
1929S-62 32.5 47.5 40 14.5 20 13.8 13.7 38 6.6

1900S-10 32.5 53.5 40 14.5 20 16.8 16.7 38

1900S-72 32.5 53.5 40 14.5 20 16.8 16.7 38
