I

DE
I

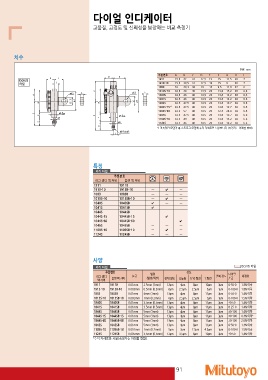

ø6.5 A다이얼 인디케이터6.35 ø6.5 6.35
øC
A 16 고품질, 고정도 및 신뢰성을 보장하는 비교 측정기 16
øC øH øH

B ø9.52 0 B ø9.52 0
GF -0.03 GF -0.03

ø4

ø4

No.4-48UNF

No.4-48UNF

치수 단위: mm

ISO/JIS DE DE 주문번호 A B C D E F G H I
타입 I ø6.5 5 1911 15.5 42 31 12.5 19 15 11.5 30 7
1913-10 15.5 39.5 31 12.5 19 15 9 30 7
A ø6.5 5 A ø8 −00.009 1003 20 40.3 36 13 15 9.5 12.8 32 6
øC øC ø4 1013S-10 32.5 49 40 14.5 20 13.8 15.2 38 6.6
16(13) I M2.5×0.45 16 1040S 32.5 46 40 14.5 20 13.8 12.2 38 6.6
øH øH 1041S 32.5 46 40 14.5 20 13.8 12.2 38 6.6
1044S 32.5 47.5 40 14.5 20 13.8 13.7 38 6.6
B ø8 −00.009 B 1044S-15*1 32.5 47.5 40 14.5 20 13.8 13.7 38 6.6
GF ø4 GF 1044S-60 32.5 57 40 14.5 20 12.2 24.8 38 6.6
1045S 32.5 47.5 40 14.5 20 13.8 13.7 38 6.6
1109S-10 32.5 49 40 14.5 20 13.8 15.2 38 6.6
1124S 32.5 46 40 14.5 20 13.8 12.2 38 6.6

*1 저측정압 모델과 롱 스트로크 모델에 수직 자세로만 사용합니다 (측정자는 아래를 향함).

특징

미리 타입

주문번호 63
러그 센터 백 커버 플랫 백 커버

1911 1911B ———
1913-10 1913B-10 —4—
1003 1003B ———
1013S-10 1013SB-10 —4—
1040S 1040SB 4——
1041S 1041SB 4——
1044S 1044SB ———
1044S-15 1044SB-15 —4—
1044S-60 1044SB-60 ——4
1045S 1045SB ———
1109S-10 1109SB-10 —4—
1124S 1124SB ———

사양

미리 타입 ISO/JIS 타입

주문번호 범위 정도 다이얼
(범위/회전) 전체 정도 눈금
러그 센터 플랫 백 커버 눈금 되돌림 1/10 회전 1 회전 반복 정도 측정압
백 커버
10µm
1911 1911B 0.01mm 2.5mm (1mm) 12µm 4µm 8µm 5µm 3µm 0-50-0 1.8N 이하
1913-10 1913B-10 0.002mm 0.5mm (0.2mm) 6µm 2.5µm 2.5µm 11µm 1µm 0-100-0 1.8N 이하
1003 1003B 0.01mm 4mm (1mm) 13µm 4µm 8µm 5µm 3µm 0-50-0 1.4N 이하
1013S-10 1013SB-10 0.002mm 1mm (0.2mm) 6µm 2.5µm 2.5µm 11µm 1µm 0-100-0 1.5N 이하
1040S 1040SB 0.01mm 3.5mm (0.5mm) 13µm 4µm 8µm 11µm 3µm ±0-50 1.4N 이하
1041S 1041SB 0.01mm 3.5mm (0.5mm) 13µm 4µm 8µm 11µm 3µm 0-25-0 1.4N 이하
1044S 1044SB 0.01mm 5mm (1mm) 13µm 4µm 8µm 11µm 3µm ±0-100 1.4N 이하
1044S-15 1044SB-15 0.01mm 5mm (1mm) 13µm 4µm 8µm 11µm 3µm ±0-100 0.4N 이하*
1044S-60 1044SB-60 0.01mm 5mm (1mm) 13µm 4µm 8µm 11µm 3µm ±0-100 2.0N 이하
1045S 1045SB 0.01mm 5mm (1mm) 13µm 4µm 8µm 4.5µm 3µm 0-50-0 1.4N 이하
1109S-10 1109SB-10 0.001mm 1mm (0.2mm) 5µm 2µm 2.5µm 10µm 1µm 0-100-0 1.5N 이하
1124S 1124SB 0.005mm 3.5mm (0.5mm) 12µm 3.5µm 6µm 3µm ±0-50 1.4N 이하

*수직 자세로만 사용(측정자는 아래를 향함).
