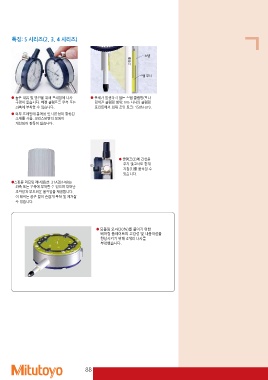

특징: S 시리즈(2, 3, 4 시리즈)

스핀들 스템
스템 부시

● 높 은 내유 및 방진을 위해 프레임에 나사 ● 문 제가 발생하지 않는 스템 클램핑(보다
구멍이 없습니다. 베젤 클램프를 우측 또는 길어진 클램핑 범위; M5 나사의 클램핑
좌측에 부착할 수 있습니다.
포인트에서 최대 조임 토크: 150N-cm).
● 외 부 프레임에 충격성 및 내유성이 향상된
소재를 사용. 크리스탈면의 모양이
개선되어 판독이 쉽습니다.

① ● 클램프(2)에 간섭을
② 주지 않고서도 한계
지침(1)를 움직일 수
있습니다.

●스핀들 리프팅 레버(옵션: 21AZB149)는
좌측 또는 우측에 부착할 수 있으며 뛰어난
조작성과 부드러운 움직임을 제공합니다.
이 레버는 공구 없이 손쉽게 부착 및 제거할
수 있습니다.

● 되 돌림 오차(20%)를 줄이기 위한
베어링 플레이트의 고강성 및 내충격성을

향상시키기 위해 4개의 나사를

부착했습니다.
