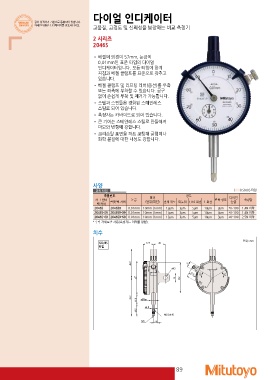

Page 89 - mitutoyo

검사 성적서가 기본으로 동봉되어 있습니다. 다이얼 인디케이터
자세한 내용은 133페이지를 참조하십시오.
고품질, 고정도 및 신뢰성을 보장하는 비교 측정기

2 시리즈
2046S

• 베젤의 외경이 57mm, 눈금이
0.01mm인 표준 타입의 다이얼
인디케이터입니다. 모든 타입에 한계
지침과 베젤 클램프를 표준으로 갖추고
있습니다.

• 베젤 클램프 및 리프팅 레버(옵션)를 우측
또는 좌측에 부착할 수 있습니다. 공구
없이 손쉽게 부착 및 제거가 가능합니다.

• 스템과 스핀들은 경화된 스테인레스
스틸로 되어 있습니다.

• 측정자는 카바이드로 되어 있습니다.

• 큰 기어는 스테인레스 스틸로 만들어져
마모와 변형에 강합니다.

• 크리스탈 표면을 하드 코팅해 긁힘이나
화학 물질에 대한 내성도 강합니다.

사양 ISO/JIS 타입

미리 타입 측정압

주문번호 범위 정도 다이얼 1.4N 이하
(범위/회전) 전체 정도 눈금 1.4N 이하
러그 센터 플랫 백 커버 눈금 되돌림 1/10 회전 1 회전 반복 정도 2.5N 이하
백 커버
3µm 5µm 10µm
2046S 2046SB 0.01mm 10mm (1mm) 13µm 3µm 5µm 10µm 3µm ±0-100
3µm 5µm 10µm 3µm ±0-100
2046S-09 2046SB-09 0.01mm 10mm (1mm) 15µm 3µm ±0-100
2046S-60 2046SB-60 0.01mm 10mm (1mm) 13µm

* 수직 자세로만 사용(측정자는 아래를 향함).

치수 17.7 20 단위: mm

ISO/JIS
타입

48.8 ø6.516 5
ø57 ø52

10
30°
12.5 30°
38.5

65.2 ø8 0
16.9 −0.009
ø4.8
19.8
Sø3 7.6
M2.5×0.45

89
