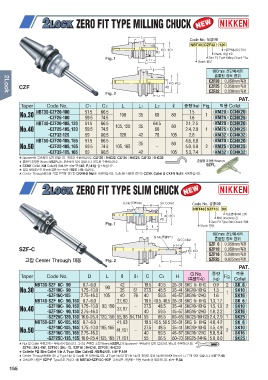

Code No. 설명(예)
NBT40 CZF32 120

기준면에서의 길이
Shank 내경 D
Zero Fit Type Milling Chuck 약호
Shank 형상

CZF 100mm 선단에서의
흔들림 정도 범위

CZF20 0.050mm/직경
CZF25 0.050mm/직경
CZF32 0.030mm/직경

PAT.

Taper Code No. C1 C2 L L1 L2 ℓ 중 량(kg) Fig. 적 용 Collet

No.30 NBT30-CZF20-100 51.5 66.5 100 35 68 80 1.5 1 KM20 CCNK20
-CZF25-100 59.5 74.5 1.6 KM25 CCNK25

No.40 NBT40-CZF20-105,120 51.5 66.5 105, 120 35 64.5 80 2.1, 2.5 KM20 CCNK20
-CZF25-105,120 59.5 74.5 68
-CZF32-120 2.4, 2.9 1 KM25 CCNK25
69 80.5 120 42 78 105 2.8
KM32 CCNK32

No.50 NBT50-CZF20-105,165 51.5 66.5 35 80 4.6, 6.0 KM20 CCNK20
-CZF25-105,165 59.5 74.5 105, 165
- 5.0, 6.8 2 KM25 CCNK25

-CZF32-105,165 69 80.5 42 105 5.3, 7.4 KM32 CCNK32

★ Spanner는 부속되어 있지 않습니다. 별도로 주문하십시오. CZF20 : 9HC22, CZF25 : 9HC25, CZF32 : 9HC32 흔들림 조정용 Wrench

★ 흔들림 조정용 Wrench(9ZFL)는 부속되어 있지 않습니다. 별도로 주문하십시오. 9ZFL
★ CCNK Collet, KM Collet에 대해서는 P.142, P.141을 참조하십시오.

★ 삽입 절삭공구의 Shank경은 h6~h7의 제품을 사용하십시오.

★ Center Through용으로 직접 부착할 경우는 CKFN-D Nut를 사용하십시오. Collet를 사용할 경우는 CCNK Collet & CKFN Nut를 사용하십시오.

Code No. 설명(예)
NBT40 SZF10 90

기준면에서의 길이
최대 Chucking 경
Zero Fit Type Slim Chuck 약호
Shank 형상

SZF-C 100mm 선단에서의
고압 Center Through 대응 흔들림 정도 범위

SZF 6 0.050mm/직경
SZF10 0.050mm/직경
SZF16 0.040mm/직경
SZF25 0.025mm/직경

PAT.

Taper Code No. D L ℓ ℓ1 C C1 H G No. 중량 Fig. 적용
(kg)
(특별부속) Collet

No.30 NBT30-SZF 6C- 90 0.7~6.0 90 42 - 19.5 40.5 26~31 SKG 6- 6HG 0.9 2 SK 6
-SZF10C- 90 1.75~10.0 35 61 27.5 48.5 35~41 SKG10-10HG 1.3 SK10
-SZF16C-105 2.75~16.0 105 40 76 40 59.5 45~57 SKG16-12HG 1.6 1 SK16

NBT40-SZF 6C- 90,150 0.7~6.0 37, 60 19.5 40.5, 48.5 26~31 SKG 6- 6HG 1.3, 1.7 SK 6
-SZF10C- 90,150 1.75~10.0 90,150 37, 97 27.5 48.5 35~41 SKG10-10HG 1.5, 1.9 2 SK10
No.40 -SZF16C- 90,150 2.75~16.0 - 40 59.5 45~57 SKG16-12HG 1.8, 2.2 SK16

-SZF25C-120,150 16.0~25.4 120,150 55, 86 84,114 55 66.5 60~65 SKG25-18HGD 2.4, 2.9 1 SK25
NBT50-SZF 6C-105,165 0.7~6.0 41, 63 19.5 40.5, 59.5 26~31 SKG 6- 6HG 4.0, 4.2 SK 6
-SZF10C-105, 165 1.75~10.0 105, 165 27.5 48.5 35~41 SKG10-10HG 4.5, 4.9 SK10
No.50 -SZF16C-105, 165 2.75~16.0 41,101 - 40 59.5 45~57 SKG16-12HG 5.0, 5.4 2 SK16

-SZF25C-135,165 16.0~25.4 135,165 71,101 55 66.5 60~70 SKG25-24HG 5.8, 6.0 SK25

★ Nut 및 Collet 추출공구는 부속되어 있습니다. 그러나 흔들림 조정 Wrench(9ZFL)와 Spanner는 부속되어 있지 않으므로 별도로 주문하십시오. P.45
SZF6 : SKL-6W, SZF10 : SKL-10, SZF16 : 9HC16, SZF25 : 9HC22
★ Collet는 P급 Slim Collet 또는 A Type Slim Collet를 사용하십시오. P.149
★ Center Through용에는 SK J Type Nut & Cap을 꼭 사용하십시오. J Type Nut의 경우는 Nut의 전장이 표준 Nut에 비하여 6mm가 더 길게 되어 있습니다.
★ 고속회전 사양은 SZF-P Type으로 됩니다. 예) NBT40-SZF10C-90P 고속회전 사양에는 전용 Handle이 필요합니다. P.34
