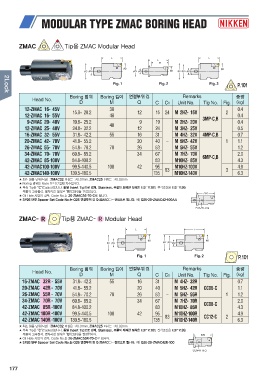

Page 178 - nikken

ZMAC Tip용 ZMAC Modular Head

P.101

Head No. Boring 범위 Boring 깊이 연결부위 경 Remarks 중량
12-ZMAC 16- 45V D
12-ZMAC 16- 55V M Q C C1 Unit No. Tip No. Fig. (kg)
9-ZMAC 20- 40V 15.9~ 20.2
12-ZMAC 25- 40V 38 12 15 24 M 2HZ- 16V 2 0.4
16-ZMAC 32- 55V 19.8~ 25.2 48 9 0.4
20-ZMAC 42- 70V 24.8~ 32.2 19 M 2HZ- 20V 3MP-C,B 0.4
26-ZMAC 55- 70V 31.8~ 42.2 40
34-ZMAC 70- 70V 41.8~ 55.2 12 24 M 3HZ- 25V 0.5
42-ZMAC 85-100V 54.8~ 70.2
42-ZMAC100-100V 69.8~ 85.2 55 16 31 M 4HZ- 32V 4MP-C,B 0.7
42-ZMAC140-100V 84.8~100.2
99.5~140.5 20 40 - M 5HZ- 42V 1 1.1
139.5~180.5
70 26 53 M 5HZ- 55V 1.2

34 67 M 7HZ- 70V 6MP-C,B 2.0
83 M10HZ- 85V 4.3

100 42 95 83 M10HZ-100V 3 4.9
135 M10HZ-140V 6.3

★ 최소 읽음 단위(직경) : ZMAC32 이상은 : 0.01mm, ZMAC25 이하는 : 0.02mm
★ Boring 범위는 Nose R＝0.2일때 치수입니다.

★ 부속 Tip은 “C”(Coated)입니다. 동일 Insert Tip으로 강재, Stainless, 주물의 쾌적한 절삭은 P.101, 절삭조건은 P.99,
주물의 고속절삭, 열처리강 절삭은 “B”(CBN)을 권장합니다.
★ Oil Hole 사양의 경우, Code No.는 26-ZMAC55-70-C로 됩니다.
★ SP26 단부 Spacer Set Code No.는 Q26 연결부위 경 Q-ZMAC◯ - 전장으로 됩니다. 예) Q26-20-ZMAC42-100AA

ZMAC- R Tip용 ZMAC- R Modular Head

P.101

Head No. Boring 범위 Boring 깊이 연결부위 경 Remarks 중량
16-ZMAC 32R - 55V D
20-ZMAC 42R - 70V M Q C C1 Unit No. Tip No. Fig. (kg)
26-ZMAC 55R - 70V 31.8~ 42.2
34-ZMAC 70R - 70V 41.8~ 55.2 55 16 31 M 4HZ- 32R 0.7
42-ZMAC 85R -100V 54.8~ 70.2
42-ZMAC 100R -100V 69.8~ 85.2 20 40 M 5HZ- 42R CC06-C 1.1
42-ZMAC 140R -100V 84.8~100.2
99.5~140.5 70 26 53 - M 5HZ- 55R 1 1.2
139.5~180.5
34 67 M 7HZ- 70R CC08-C 2.0
83 M10HZ- 85R 4.3

100 42 95 83 M10HZ-100R CC12-C 2 4.9
135 M10HZ-140R 6.3

★ 최소 읽음 단위(직경) : ZMAC32 이상은 : 0.01mm, ZMAC25 이하는 : 0.02mm P.99,
★ 부속 Tip은 “C”(Coated)입니다. 동일 Insert Tip으로 강재, Stainless, 주물의 쾌적한 절삭은 P.101, 절삭조건은
주물의 고속절삭, 열처리강 절삭은 “B”(CBN)을 권장합니다.
★ Oil Hole 사양의 경우, Code No.는 26-ZMAC55R-70-C로 됩니다.
★ SP26 단부 Spacer Set Code No.는 Q26 연결부위 경 Q-ZMAC◯ - 전장으로 됩니다. 예) Q26-20-ZMAC42R-100

177
