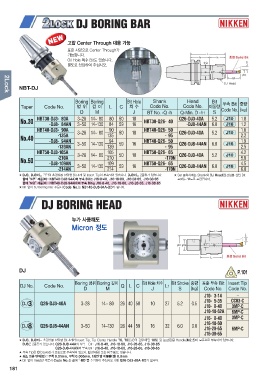

고압 Center Through 대응 가능

표준 사양으로 Center Through가
가능합니다.
Oil Hole 특수 Bit도 있습니다.
별도로 상담하여 주십시오.

NBT-DJ

Taper Code No. Boring Boring Bit Hole Shank Head Bit 부속 Bit 중량
범위 깊이 L C 치 수 Code No. Code No. 이동량 Code No. (kg)
Q-Min. D -h1
DM J BT No. -Q -h S

No.30 NBT30-DJ3- 80A 3~28 14~ 80 80 50 10 NBT30-Q26- 40 Q26-DJ3-40A 5.2 J10 1.0
-DJ8- 84AN 3~50 14~130 84 59 16 -DJ8-44AN 6.0 J16 1.2
NBT40-DJ3- 90A 90 NBT40-Q26- 50 1.6
-135A 3~28 14~ 80 135 50 10 - 95 Q26-DJ3-40A 5.2 J10 2.2
No.40 -DJ8- 94AN
3~50 14~130 94 59 16 NBT40-Q26- 50 Q26-DJ8-44AN 6.0 J16 1.9
-139AN 139 - 95 2.5
NBT50-DJ3-105A 105 NBT50-Q26- 65 4.2
-210A 3~28 14~ 80 210 50 10 -170N Q26-DJ3-40A 5.2 J10 5.8
No.50 -DJ8-109AN
3~50 14~130 109 59 16 NBT50-Q26- 65 Q26-DJ8-44AN 6.0 J16 4.5
-214AN 214 -170N 6.0

★ DJ3, DJ8에는 각각의 초경심봉 삽입형 Bit 4개 및 Insert Tip이 부속되어 있습니다. DJ8에는 2종류가 있습니다. ★ Set 출하시에는 Shank와 DJ Head(초경심봉 삽입 Bit
끝에 “N무” 제품(예 : NBT40-DJ8-94A)의 부속 Bit는 J16-8-40, J16-18-80, J16-28-85, J16-38-85 포함)는 별도로 포장됩니다.
끝에 “N유” 제품(예 : NBT40-DJ8-94AN)의 부속 Bit는 J16-8-40, J16-18-60, J16-28-65, J16-38-65
★ Bit 없이 DJ Boring Bar 주문시 Code No.는 NBT40-DJ8-94A-BD가 됩니다.

누가 사용해도

Micron 정도

DJ P.101

DJ No. Code No. Boring 범위 Boring 깊이 Q L C Bit Hole 치수 L1 Bit Stroke 중량 표준 부속 Bit Insert Tip
Q26-DJ3-40A DM J S (kg) Code No. Code No.
DJ3 Q26-DJ8-44AN
DJ8 3~28 14~ 80 26 40 50 10 27 5.2 0.5 J10- 3-14 -
J10- 5-35
3~50 14~130 26 44 59 16 32 6.0 0.8 J10- 8-40 CC03-C
J10-18-62A 3MP-C
J16- 8-40 6MP-C
J16-18-60 3MP-C
J16-28-65
J16-38-65 6MP-C

★ DJ3, DJ8에는 초경심봉 삽입형 Bit 4개와 Insert Tip, Tip Clamp Handle T6, T8(DJ3의 경우에만 10S) 및 눈금판용 Handle(M2.5)이 표준으로 부속되어 있습니다.
DJ8은 2종류가 있습니다. Q26-DJ8-44A의 부속 Bit : J16-8-40, J16-18-80, J16-28-85, J16-38-85
Q26-DJ8-44AN의 부속 Bit : J16-8-40, J16-18-60, J16-28-65, J16-38-65
★ 부속 Tip은 C(Coated)가 표준으로 부속되어 있으나, E(강재용) 또는 F(주물)도 있습니다.
★ 최소 읽음 단위(경) : 주척 0.01mm, 부척 0.005mm, 1회전 당 이동량(경) 0.8mm
★ Bit 없이 Head만 주문시 Code No.는 끝에 “-BD”를 추가하여 주십시오. (예) Q26-DJ3-40A-BD가 됩니다.
