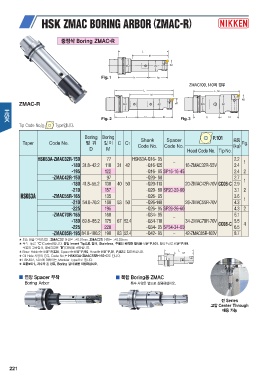

Page 222 - nikken

중정삭 Boring ZMAC-R

ZMAC-R

Tip Code No.는 Type입니다.

Taper Code No. Boring Boring Shank Spacer P.101 중량 Fig.
범 위 깊 이 C C1 Code No. Code No. (kg)
Head Code No. Tip No.
DM

HSK63A-ZMAC32R-150 77 HSK63A-Q16- 95 - 2.2 1
-180 31.8~42.2 110 -Q16-125 2.4
-195 122 31 42 16-ZMAC32R-55V
-Q16- 95 SP16-16-45 2.4 2
-ZMAC42R-150
97 -Q20- 80 2.7 1
-180 41.8~55.2 130 -Q20-110 20-ZMAC42R-70V CC06-C 2.9
-210 40 50
-ZMAC55R-165
HSK63A 157 -Q20- 80 SP20-20-60 3.1 2
135
-210 54.8~70.2 180 -Q26- 95 3.6 1
53 50 -Q26-140 26-ZMAC55R-70V 4.3
-225 195
-ZMAC70R-165 -Q26- 95 SP26-26-60 4.3 2

160 -Q34- 95 - 5.1
-180 69.8~85.2 175 -Q34-110 5.5
-225 220 67 52.4 34-ZMAC70R-70V CC08-C 6.5 4

-ZMAC85R-195 84.8~100.2 190 -Q34- 95 SP34-34-60
83 52.4 -Q42- 95 - 42-ZMAC85R-100V 8.7

★ 최소 읽음 단위(직경) : ZMAC32 이상은 : 0.01mm, ZMAC25 이하는 : 0.02mm P.101, 절삭조건은 P.99,
★ 부속 Tip은 “C”(Coated)입니다. 동일 Insert Tip으로 강재, Stainless, 주물의 쾌적한 절삭은
주물의 고속절삭, 열처리강은 “B”(CBN)을 권장합니다.
★ Base Holder는 P.225, Spacer는 P.90, Head는 P.81, P.82를 참조하십시오.
★ Oil Hole 사양의 경우, Code No.는 HSK63A-ZMAC55R-165-C로 됩니다.
★ HSK40A, 50A에 대하여는, Modular Type으로 됩니다.

★ 표준보다 L 치수가 긴 경우, Boring 깊이 M을 지정하십시오.

▒ 연장 Spacer 부착 ▒ 복합 Boring용 ZMAC
Boring Arbor
특수 사양은 별도로 상담하십시오.

전 Series
고압 Center Through

대응 가능
