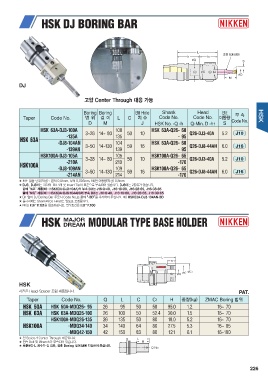

DJ

고압 Center Through 대응 가능

Boring Boring Bit Hole Shank Head Bit 부속
Taper Code No. 범위 깊이 L C 치수 Code No. Code No. 이동량 Code No.
Q-Min. D -h1
DM J HSK No. -Q -h S

HSK 63A-DJ3-100A 3~28 14~ 80 100 50 10 HSK 63A-Q26- 60 Q26-DJ3-40A 5.2 J10
-135A 3~50 135 - 95
HSK 63A -DJ8-104AN
14~130 104 59 16 HSK 63A-Q26- 60 Q26-DJ8-44AN 6.0 J16
-139AN 139 - 95

HSK100A-DJ3-105A 3~28 14~ 80 105 50 10 HSK100A-Q26- 65 Q26-DJ3-40A 5.2 J10
-210A 3~50 210 -170
HSK100A -DJ8-109AN
14~130 109 59 16 HSK100A-Q26- 65 Q26-DJ8-44AN 6.0 J16
-214AN 214 -170

★ 최소 읽음 단위（직경） : 본척 0.01mm, 부척 0.005mm, 1회전 이동량(직경） 0.8mm

★ DJ3, DJ8에는 각각의 Bit 4개 및 Insert Tip이 표준으로 부속되어 있습니다. DJ8에는 2종류가 있습니다.
끝에 “N무” 제품(예 : HSK63A-DJ8-104A)의 부속 Bit는 J16-8-40, J16-18-80, J16-28-85, J16-38-85
끝에 “N유” 제품(예 : HSK63A-DJ8-104AN)의 부속 Bit는 J16-8-40, J16-18-60, J16-28-65, J16-38-65
★ Bit 없이 DJ Boring Bar 주문시 Code No.는 끝에 “-BD”를 추가하여 주십시오. 예） HSK63A-DJ8-104AN-BD
★ 출하시에는 Shank와 DJ Head는 별도로 포장됩니다.

★ Bit는 P.101을 참조하십시오. 절삭조건은 P.100

HSK

사진은 Head·Spacer 조립 제품입니다. PAT.

Taper Code No. Q L C C1 H 중량(kg) ZMAC Boring 범위

HSK 50A HSK 50A-MDQ26- 95 26 95 50 50 95.0 1.2 16~ 70
HSK 63A HSK 63A-MDQ26-100 26 100 50 52.4 30.0 1.5
16~ 70

HSK100A HSK100A-MDQ26-135 26 135 50 80 18.0 5.2 16~ 70

-MDQ34-140 34 140 64 80 27.5 5.3 16~ 85

-MDQ42-150 42 150 83 80 121 6.1 16~180

★ 전 Series가 Center Through 대응입니다.
★ 접속 Bolt 및 Wrench가 부속되어 있습니다.
★ 표준보다 L 치수가 긴 경우, 유효 Boring 깊이 M을 지정하여 주십시오.

226
