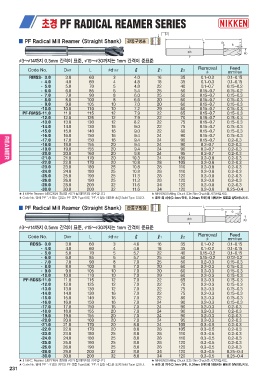

P. 232
▒ PF Radical Mill Reamer <Straight Shank> 관통구멍용
3~ 14까지 0.5mm 간격이 표준, 15~ 30까지는 1mm 간격이 준표준
Code No. DH7 L d1h7 ℓ ℓ1 ℓ2 Removal Feed
mm/rev
RMSS- 3.0 3.0 60 3 4.0 16 35 0.1~0.3 0.1~0.15
- 4.0 4.0 60 4 4.8 18 35 0.1~0.3 0.1~0.15
- 5.0 5.0 70 5 4.8 22 40 0.1~0.7 0.15~0.2
- 6.0 6.0 85 6 5.4 25 50 0.15~0.7 0.15~0.2
- 7.0 7.0 90 8 6.0 25 50 0.15~0.7 0.15~0.3
- 8.0 8.0 100 8 6.6 20 60 0.15~0.7 0.15~0.3
- 9.0 9.0 105 10 7.0 20 60 0.15~0.7 0.15~0.3
-10.0 10.0 110 10 7.2 29 60 0.15~0.7 0.15~0.3
PF-RMSS-11.0 11.0 115 12 7.9 22 65 0.15~0.7 0.15~0.3
-12.0 12.0 125 12 7.9 22 70 0.15~0.7 0.15~0.3
-13.0 13.0 130 12 8.2 22 75 0.15~0.7 0.15~0.3
-14.0 14.0 130 16 9.0 22 75 0.15~0.7 0.15~0.3
-15.0 15.0 140 16 9.0 22 80 0.15~0.7 0.15~0.3
-16.0 16.0 150 16 9.4 24 90 0.15~0.7 0.15~0.3
-17.0 17.0 150 16 9.4 24 90 0.15~0.7 0.2~0.3
-18.0 18.0 155 20 9.4 24 90 0.2~0.7 0.2~0.3
-19.0 19.0 155 20 9.4 24 90 0.2~0.7 0.2~0.3
-20.0 20.0 160 20 9.8 24 95 0.2~0.7 0.2~0.3
-21.0 21.0 170 20 10.3 24 105 0.2~0.8 0.2~0.3
-22.0 22.0 170 20 10.8 28 105 0.2~0.8 0.2~0.3
-23.0 23.0 180 25 10.8 28 110 0.2~0.8 0.2~0.3
-24.0 24.0 180 25 10.8 28 110 0.2~0.8 0.2~0.3
-25.0 25.0 190 25 11.3 28 120 0.2~0.8 0.2~0.3
-26.0 26.0 190 25 11.3 28 120 0.2~0.8 0.2~0.3
-28.0 28.0 200 32 11.6 34 120 0.2~0.8 0.2~0.3
-30.0 30.0 200 32 11.6 34 120 0.2~0.8 0.25~0.4
★ℓ치수는 Reamer 선단부에서 최대경 D가 될 때까지의 치수입니다. ★ NIKKEN의 Milling Chuck 또는 Slim Chuck을 사용하십시오.
★ Code No. 앞에 ‘PF-’가 있는 경우는 PF 결합 Type으로, ‘PF’가 없는 제품은 초경 Solid Type 입니다. ★ 표준 외 치수(0.1mm 단위, 0.01mm 단위)에 대해서는 별도로 상담하십시오.
▒ PF Radical Mill Reamer <Straight Shank> 관통구멍용
3~ 14까지 0.5mm 간격이 표준, 15~ 30까지는 1mm 간격이 준표준
Code No. DH7 L d1h7 ℓ ℓ1 ℓ2 Removal Feed
mm/rev
RDSS- 3.0 3.0 60 3 4.6 16 35 0.1~0.2 0.1~0.15
- 4.0 4.0 60 4 4.6 18 35 0.1~0.2 0.1~0.15
- 5.0 5.0 70 5 5.7 22 40 0.15~0.2 0.1~0.15
- 6.0 6.0 85 6 5.7 25 50 0.15~0.2 0.12~0.2
- 7.0 7.0 90 8 7.0 25 50 0.2~0.3 0.15~0.3
- 8.0 8.0 100 8 7.0 20 60 0.2~0.3 0.15~0.3
- 9.0 9.0 105 10 7.0 20 60 0.2~0.3 0.15~0.3
-10.0 10.0 110 10 7.0 29 60 0.2~0.3 0.15~0.3
11.0 115 12 7.0 22 65 0.2~0.3 0.15~0.3
PF-RDSS-11.0 12.0 125 12 7.0 22 70 0.2~0.3 0.15~0.3
-12.0 13.0 130 12 7.0 22 75 0.2~0.3 0.15~0.3
-13.0 14.0 130 16 7.0 22 75 0.2~0.3 0.15~0.3
-14.0 15.0 140 16 7.0 22 80 0.2~0.3 0.15~0.3
-15.0 16.0 150 16 7.0 24 90 0.2~0.3 0.15~0.3
-16.0 17.0 150 16 7.0 24 90 0.2~0.3 0.2~0.3
-17.0 18.0 155 20 7.0 24 90 0.2~0.3 0.2~0.3
-18.0 19.0 155 20 7.0 24 90 0.2~0.3 0.2~0.3
-19.0 20.0 160 20 7.0 24 95 0.2~0.3 0.2~0.3
-20.0 21.0 170 20 8.0 24 105 0.3~0.5 0.2~0.3
-21.0 22.0 170 20 8.0 28 105 0.3~0.5 0.2~0.3
-22.0 23.0 180 25 8.0 28 110 0.3~0.5 0.2~0.3
-23.0 24.0 180 25 8.0 28 110 0.3~0.5 0.2~0.3
-24.0 25.0 190 25 8.0 28 120 0.3~0.5 0.2~0.3
-25.0 26.0 190 25 8.0 28 120 0.3~0.5 0.2~0.3
-26.0 28.0 200 32 8.0 34 120 0.3~0.5 0.25~0.4
-28.0 30.0 200 32 8.0 34 120 0.3~0.5 0.25~0.4
-30.0
★ℓ치수는 Reamer 선단부에서 최대경 D가 될 때까지의 치수입니다. ★ NIKKEN의 Milling Chuck 또는 Slim Chuck을 사용하십시오.
★ Code No. 앞에 ‘PF-’가 있는 경우는 PF 결합 Type으로, ‘PF’가 없는 제품은 초경 Solid Type 입니다. ★ 표준 외 치수(0.1mm 단위, 0.01mm 단위)에 대해서는 별도로 상담하십시오.
231
