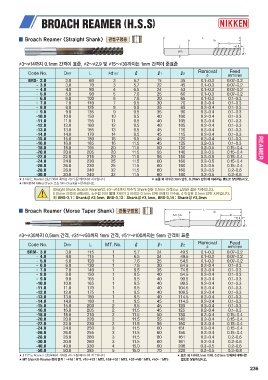

▒ Broach Reamer <Straight Shank> 관통구멍용

3~ 14까지 0.1mm 간격이 표준, 2~ 2.9 및 15~ 30까지는 1mm 간격이 준표준

Code No. DH7 L d1h7 ℓ ℓ1 ℓ2 Removal Feed
mm/rev
3
BRS- 2.0 2.0 60 3 5.7 15 35 0.1~0.3 0.07~0.2
- 3.0 3.0 70 4 5.7 22 45 0.1~0.3 0.07~0.2
- 4.0 4.0 80 5 6.5 24 53 0.1~0.3 0.07~0.2
- 5.0 5.0 90 6 7.6 25 60 0.1~0.3 0.07~0.2
- 6.0 6.0 100 7 7.6 30 65 0.1~0.3 0.1~0.3
- 7.0 7.0 110 8 9.5 30 70 0.2~0.4 0.1~0.3
- 8.0 8.0 125 9 9.5 35 85 0.2~0.4 0.1~0.3
- 9.0 9.0 135 10 9.5 35 90 0.2~0.4 0.1~0.3
-10.0 10.0 150 11 9.5 40 100 0.2~0.4 0.1~0.3
-11.0 11.0 155 12 9.5 40 105 0.2~0.4 0.1~0.3
-12.0 12.0 160 13 9.5 40 105 0.2~0.4 0.1~0.3
-13.0 13.0 165 14 9.5 45 110 0.2~0.4 0.1~0.3
-14.0 14.0 170 16 9.5 45 115 0.2~0.4 0.1~0.3
-15.0 15.0 180 16 9.5 45 120 0.2~0.4 0.1~0.3
-16.0 16.0 185 20 11.5 45 125 0.2~0.5 0.1~0.3
-18.0 18.0 195 20 11.5 50 130 0.2~0.5 0.15~0.4
-20.0 20.0 205 20 11.5 55 140 0.2~0.5 0.15~0.4
-22.0 22.0 215 25 11.5 55 150 0.2~0.5 0.15~0.4
-24.0 24.0 230 25 11.5 60 160 0.2~0.5 0.15~0.4
-26.0 26.0 230 32 11.5 60 160 0.2~0.5 0.15~0.4
-28.0 28.0 240 32 11.5 60 160 0.2~0.5 0.2~0.6
-30.0 30.0 240 11.5 60 160 0.2~0.5 0.2~0.6

★ℓ치수는 Reamer 선단부에서 최대경 D가 될 때까지의 치수입니다. ★ 표준 외 치수(0.1mm 단위, 0.01mm 단위)에 대해서는 별도로 상담하십시오.

★ NIKKEN의 Milling Chuck 또는 Slim Chuck을 사용하십시오.

Straight Shank Broach Reamer만, 3~ 14까지 치수의 Shank경은 0.1mm 간격으로 날경과 같은 치수입니다.

0.01mm 간격에 관해서는, 소수점 이하 둘째 자리가 3 이하는 0.1mm 단위 아래의 치수로, 4 이상은 0.1mm 단위 치수입니다.
예) BRS-3.1 : Shank경 3.1mm, BRS-3.13 : Shank경 3.1mm, BRS-3.14 : Shank경 3.2mm

▒ Broach Reamer <Morse Taper Shank> 관통구멍용

3~ 30까지 0.5mm 간격, 31~ 50까지 1mm 간격, 51~ 100까지는 5mm 간격이 표준

Code No. DH7 L MT. No. ℓ ℓ1 ℓ2 Removal Feed
mm/rev

BRM- 3.0 3.0 115 1 5.7 24 49.5 0.1~0.3 0.07~0.2
- 4.0 4.0 115 1 6.5 24 49.5 0.1~0.3 0.07~0.2
- 5.0 5.0 120 1 7.6 25 54.5 0.1~0.3 0.07~0.2
- 6.0 6.0 130 1 7.6 30 64.5 0.2~0.4 0.1~0.3
- 7.0 7.0 140 1 9.5 35 74.5 0.2~0.4 0.1~0.3
- 8.0 8.0 150 1 9.5 40 84.5 0.2~0.4 0.1~0.3
- 9.0 9.0 165 1 9.5 40 99.5 0.2~0.4 0.1~0.3
-10.0 10.0 165 1 9.5 40 99.5 0.2~0.4 0.1~0.3
-11.0 11.0 170 1 9.5 40 104.5 0.2~0.4 0.1~0.3
-12.0 12.0 175 1 9.5 40 109.5 0.2~0.4 0.1~0.3
-13.0 13.0 180 1 9.5 40 114.5 0.2~0.4 0.1~0.3
-14.0 14.0 180 1 9.5 45 114.5 0.2~0.4 0.1~0.3
-15.0 15.0 200 2 9.5 45 120 0.2~0.4 0.1~0.3
-16.0 16.0 205 2 11.5 45 125 0.2~0.4 0.1~0.3
-18.0 18.0 210 2 11.5 50 130 0.2~0.4 0.15~0.4
-20.0 20.0 220 2 11.5 55 140 0.2~0.4 0.15~0.4
-22.0 22.0 230 2 11.5 55 150 0.2~0.4 0.15~0.4
-24.0 24.0 250 3 11.5 60 151 0.2~0.4 0.15~0.4
-26.0 26.0 255 3 11.5 60 156 0.2~0.4 0.15~0.4
-28.0 28.0 260 3 11.5 60 161 0.2~0.4 0.2~0.6
-30.0 30.0 260 3 11.5 60 161 0.2~0.4 0.2~0.6
-40.0 40.0 330 4 15.0 60 206 0.3~0.5 0.2~0.6
-50.0 50.0 385 5 15.0 70 229 0.3~0.5 0.3~0.8

★ℓ치수는 Reamer 선단부에서 최대경 D가 될 때까지의 치수입니다. ★ 표준 외 치수(0.1mm 단위, 0.01mm 단위)에 대해서는

★ MT Shank와 Reamer경의 관계 : ~ 14 : MT1, 15~ 23 : MT2, 24~ 32 : MT3, 33~ 49 : MT4, 50~ : MT5 별도로 상담하십시오.
