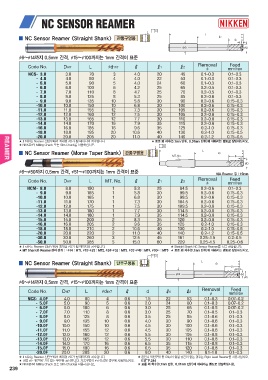

▒ NC Sensor Reamer <Straight Shank> 관통구멍용

6~ 14까지 0.5mm 간격, 15~ 100까지는 1mm 간격이 표준

Code No. DH7 L d1h7 ℓ ℓ1 ℓ2 Removal Feed
mm/rev
3 4.0
NCS- 3.0 3.0 70 4 4.0 20 45 0.1~0.3 0.1~0.3
- 4.0 4.0 80 5 4.0 22 53 0.1~0.3 0.1~0.3
- 5.0 5.0 90 6 4.2 24 60 0.1~0.3 0.1~0.3
- 6.0 6.0 100 8 4.7 25 65 0.2~0.5 0.1~0.3
- 7.0 7.0 110 8 5.3 25 70 0.2~0.5 0.1~0.3
- 8.0 8.0 125 10 5.8 25 85 0.2~0.6 0.1~0.3
- 9.0 9.0 135 10 6.8 30 90 0.2~0.6 0.15~0.3
-10.0 10.0 150 12 7.3 30 100 0.2~0.6 0.15~0.3
-11.0 11.0 155 12 7.5 30 105 0.2~0.6 0.15~0.3
-12.0 12.0 160 12 7.7 30 105 0.2~0.8 0.15~0.3
-13.0 13.0 165 16 7.9 30 110 0.2~0.8 0.15~0.3
-14.0 14.0 170 16 9.6 35 115 0.2~0.8 0.15~0.3
-16.0 16.0 185 20 10.6 35 125 0.2~1.0 0.15~0.3
-18.0 18.0 195 20 11.0 40 130 0.2~1.0 0.15~0.5
-20.0 20.0 205 40 140 0.2~1.2 0.15~0.5

★ℓ치수는 Reamer 선단부에서 최대경 D가 될 때까지의 치수입니다. ★ 표준 외 치수(0.1mm 단위, 0.01mm 단위)에 대해서는 별도로 상담하십시오.

★ NIKKEN의 Milling Chuck 또는 Slim Chuck을 사용하십시오.

▒ NC Sensor Reamer <Morse Taper Shank> 관통구멍용

6~ 50까지 0.5mm 간격, 51~ 100까지는 1mm 간격이 표준 최소 Reamer 경 : 3mm

Code No. DH7 L MT. No. ℓ ℓ1 ℓ2 Removal Feed
mm/rev

NCM- 8.0 8.0 150 1 5.3 25 84.5 0.2~0.6 0.1~0.3
- 9.0 9.0 165 1 5.8 30 99.5 0.2~0.6 0.15~0.3
-10.0 10.0 165 1 6.8 30 99.5 0.2~0.6 0.15~0.3
-11.0 11.0 170 1 7.3 30 104.5 0.2~0.6 0.15~0.3
-12.0 12.0 175 1 7.5 30 109.5 0.2~0.8 0.15~0.3
-13.0 13.0 180 1 7.7 30 114.5 0.2~0.8 0.15~0.3
-14.0 14.0 180 1 7.9 35 114.5 0.2~0.8 0.15~0.3
-15.0 15.0 200 2 8.3 35 120 0.2~0.8 0.15~0.3
-16.0 16.0 205 2 9.6 35 125 0.2~1.0 0.15~0.3
-18.0 18.0 210 2 10.6 40 130 0.2~1.0 0.15~0.5
-20.0 20.0 220 2 11.0 40 140 0.2~1.2 0.15~0.5
-30.0 30.0 260 3 12.5 45 161 0.25~1.5 0.2~0.5
-50.0 50.0 385 5 15.0 60 229 0.25~1.5 0.25~0.6

★ℓ치수는 Reamer 선단부에서 최대경 D가 될 때까지의 치수입니다. ★ Straight Shank NC Sensor Reamer를 적극 권장합니다.

★ MT Shank와 Reamer경의 관계 : ~ 14 : MT1, 15~ 23 : MT2, 24~ 32 : MT3, 33~ 49 : MT4, 50~ : MT5 ★ 표준 외 치수(0.1mm 단위)에 대해서는 별도로 상담하십시오.

▒ NC Sensor Reamer <Straight Shank> 단부구멍용

6~ 14까지 0.5mm 간격, 15~ 100까지는 1mm 간격이 표준

Code No. DH7 L d1h7 ℓ d ℓ1 ℓ2 Removal Feed
mm/rev

NCS- 4.0F 4.0 80 4 0.6 1.5 22 53 0.1~0.3 0.07~0.2
- 5.0F 5.0 90 5 0.6 2.0 24 60 0.1~0.3 0.07~0.2
- 6.0F 6.0 100 6 0.6 3.0 25 65 0.1~0.5 0.07~0.2
- 7.0F 7.0 110 8 0.6 3.0 25 70 0.1~0.5 0.1~0.3
- 8.0F 8.0 125 8 0.6 3.5 25 85 0.1~0.6 0.1~0.3
- 9.0F 9.0 135 10 0.6 4.0 30 90 0.1~0.6 0.1~0.3
-10.0F 10.0 150 10 0.6 4.5 30 100 0.1~0.6 0.1~0.3
-11.0F 11.0 155 12 0.6 4.5 30 105 0.1~0.6 0.1~0.3
-12.0F 12.0 160 12 0.6 5.5 30 105 0.1~0.8 0.1~0.3
-13.0F 13.0 165 12 0.6 5.5 30 110 0.1~0.8 0.1~0.3
-14.0F 14.0 170 16 0.6 6.5 35 115 0.1~0.8 0.1~0.3
-15.0F 15.0 180 16 0.6 6.5 35 120 0.1~0.8 0.1~0.3
-20.0F 20.0 205 20 0.6 9.0 40 140 0.1~1.0 0.1~0.3

★ℓ치수는 Reamer 선단부에서 최대경 D가 될 때까지의 치수입니다. ★ 완전히 막힌구멍 등 Chip이 쌓일 공간이 없는 경우는 Right Lead Reamer를 사용하십시오.
★ 내경 d는 밑면에 날이 없는 부분을 표시합니다. 가공구멍이 d 이상일 경우에 사용하십시오.
★ NIKKEN의 Milling Chuck 또는 Slim Chuck을 사용하십시오. P.244
★ 표준 외 치수(0.1mm 단위, 0.01mm 단위)에 대해서는 별도로 상담하십시오.
