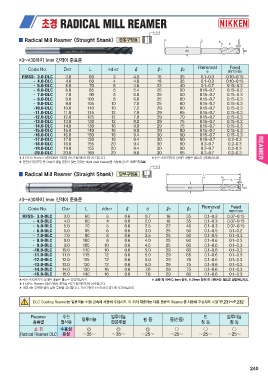

P. 241
▒ Radical Mill Reamer <Straight Shank> 관통구멍용
3~ 30까지 1mm 간격이 준표준
Code No. DH7 L d1h7 ℓ ℓ1 ℓ2 Removal Feed
mm/rev
RMSS- 3.0-DLC 3.0 60 3 4.0 16 35 0.1~0.3
- 4.0-DLC 4.0 60 4 4.8 18 35 0.1~0.3 0.10~0.15
- 5.0-DLC 5.0 70 5 4.8 22 40 0.1~0.7 0.10~0.15
- 6.0-DLC 6.0 85 6 5.4 25 50 0.15~0.7 0.15~0.2
- 7.0-DLC 7.0 90 8 6.0 25 50 0.15~0.7 0.15~0.2
- 8.0-DLC 8.0 100 8 6.6 25 60 0.15~0.7 0.15~0.3
- 9.0-DLC 9.0 105 10 7.0 25 60 0.15~0.7 0.15~0.3
-10.0-DLC 10.0 110 10 7.2 29 60 0.15~0.7 0.15~0.3
-11.0-DLC 11.0 115 12 7.9 29 65 0.15~0.7 0.15~0.3
-12.0-DLC 12.0 125 12 7.9 29 70 0.15~0.7 0.15~0.3
-13.0-DLC 13.0 130 12 8.2 29 75 0.15~0.7 0.15~0.3
-14.0-DLC 14.0 130 16 9.0 29 75 0.15~0.7 0.15~0.3
-15.0-DLC 15.0 140 16 9.0 29 80 0.15~0.7 0.15~0.3
-16.0-DLC 16.0 150 16 9.4 30 90 0.15~0.7 0.15~0.3
-17.0-DLC 17.0 150 16 9.4 30 90 0.15~0.7 0.15~0.3
-18.0-DLC 18.0 155 20 9.4 30 90 0.2~0.7 0.2~0.3
-19.0-DLC 19.0 155 20 9.4 30 90 0.2~0.7 0.2~0.3
-20.0-DLC 20.0 160 20 9.8 30 95 0.2~0.7 0.2~0.3
0.2~0.3
P.244 ★ 21~ 30까지의 상세한 내용은 별도로 상담하십시오.
★ℓ치수는 Reamer 선단부에서 최대경 D가 될 때까지의 치수입니다.
★ 완전히 막힌구멍 등 Chip이 쌓일 공간이 없는 경우는 Right Lead Reamer를 사용하십시오.
▒ Radical Mill Reamer <Straight Shank> 단부구멍용
3~ 30까지 1mm 간격이 준표준
Code No. DH7 L d1h7 ℓ d ℓ1 ℓ2 Removal Feed
mm/rev
RFSS- 3.0-DLC 3.0 60 3 0.6 0.7 16 35 0.1~0.3 0.07~0.15
- 4.0-DLC 4.0 60 4 0.6 2.0 18 35 0.1~0.3 0.07~0.15
- 5.0-DLC 5.0 70 5 0.6 2.5 22 40 0.1~0.3 0.07~0.15
- 6.0-DLC 6.0 85 6 0.6 3.0 25 50 0.1~0.5 0.1~0.2
- 7.0-DLC 7.0 90 8 0.6 3.5 25 50 0.1~0.5 0.1~0.3
- 8.0-DLC 8.0 100 8 0.6 4.0 25 60 0.1~0.6 0.1~0.3
- 9.0-DLC 9.0 105 10 0.6 4.5 25 60 0.1~0.6 0.1~0.3
-10.0-DLC 10.0 110 10 0.6 5.0 29 60 0.1~0.6 0.1~0.3
-11.0-DLC 11.0 115 12 0.6 5.0 29 65 0.1~0.6 0.1~0.3
-12.0-DLC 12.0 125 12 0.6 6.0 29 70 0.1~0.6 0.1~0.3
-13.0-DLC 13.0 130 12 0.6 6.0 29 75 0.1~0.6 0.1~0.3
-14.0-DLC 14.0 130 16 0.6 7.0 29 75 0.1~0.6 0.1~0.3
-15.0-DLC 15.0 140 16 0.6 7.0 29 80 0.1~0.6 0.1~0.3
★ 16~ 30까지의 상세한 내용은 별도로 상담하십시오. ★ 표준 외 치수(0.1mm 단위, 0.01mm 단위)에 대해서는 별도로 상담하십시오.
★ℓ치수는 Reamer 선단부에서 최대경 D가 될 때까지의 치수입니다.
★ 내경 d는 밑면에 날이 없는 부분을 표시합니다. 가공구멍이 d 이상일 경우에 사용하십시오.
DLC Coating Reamer는 알류미늄·비철 금속에 사용해 주십시오. 이 외의 재종에는 다른 종류의 Reamer를 사용해 주십시오. P.231~P.232
Reamer 추천 알루미늄 알루미늄 황동 동(순동) 인 알루미늄
종류별 절삭유 ◎ 합금주물 ◎ 청동 청동
~ 25 ~ ◯
초경 수용성 ~35~ ◎ ~ 25 ~ ◯ ◯
Radical Reamer DLC 유성 ~35~ ~ 25 ~ ~ 25 ~
