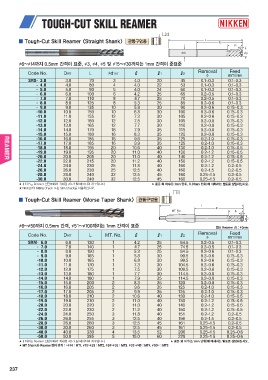

P. 238
▒ Tough-Cut Skill Reamer <Straight Shank> 관통구멍용
6~ 14까지 0.5mm 간격이 표준, 3, 4, 5 및 15~ 30까지는 1mm 간격이 준표준
Code No. DH7 L d1h7 ℓ ℓ1 ℓ2 Removal Feed
mm/rev
SRS- 3.0 3.0 70 3 4.0 20 45 0.1~0.3 0.1~0.3
- 4.0 4.0 80 4 4.0 22 53 0.1~0.3 0.1~0.3
- 5.0 5.0 90 5 4.0 24 60 0.1~0.3 0.1~0.3
- 6.0 6.0 100 6 4.2 25 65 0.2~0.5 0.1~0.3
- 7.0 7.0 110 8 4.7 25 70 0.2~0.5 0.1~0.3
- 8.0 8.0 125 8 5.3 25 85 0.2~0.6 0.1~0.3
- 9.0 9.0 135 10 5.8 30 90 0.2~0.6 0.15~0.3
-10.0 10.0 150 10 6.8 30 100 0.2~0.6 0.15~0.3
-11.0 11.0 155 12 7.3 30 105 0.2~0.6 0.15~0.3
-12.0 12.0 160 12 7.5 30 105 0.2~0.8 0.15~0.3
-13.0 13.0 165 12 7.7 30 110 0.2~0.8 0.15~0.3
-14.0 14.0 170 16 7.9 35 115 0.2~0.8 0.15~0.3
-15.0 15.0 180 16 8.3 35 120 0.2~0.8 0.15~0.3
-16.0 16.0 185 16 9.6 35 125 0.2~1.0 0.15~0.3
-17.0 17.0 185 16 9.9 35 125 0.2~1.0 0.15~0.3
-18.0 18.0 195 20 10.6 40 130 0.2~1.0 0.15~0.5
-19.0 19.0 195 20 11.0 40 130 0.2~1.2 0.15~0.5
-20.0 20.0 205 20 11.0 40 140 0.2~1.2 0.15~0.5
-22.0 22.0 215 20 11.2 40 150 0.2~1.2 0.15~0.5
-24.0 24.0 230 25 11.8 40 160 0.2~1.2 0.2~0.5
-26.0 26.0 230 25 12.5 40 160 0.2~1.5 0.2~0.5
-28.0 28.0 240 32 12.5 45 160 0.25~1.5 0.2~0.5
-30.0 30.0 240 32 12.5 45 160 0.25~1.5 0.2~0.5
★ℓ치수는 Reamer 선단부에서 최대경 D가 될 때까지의 치수입니다. ★ 표준 외 치수(0.1mm 단위, 0.01mm 단위)에 대해서는 별도로 상담하십시오.
★ NIKKEN의 Milling Chuck 또는 Slim Chuck을 사용하십시오.
▒ Tough-Cut Skill Reamer <Morse Taper Shank> 관통구멍용
6~ 50까지 0.5mm 간격, 51~ 100까지는 1mm 간격이 표준 최소 Reamer 경 : 3mm
Code No. DH7 L MT. No. ℓ ℓ1 ℓ2 Removal Feed
mm/rev
SRM- 6.0 6.0 130 1 4.2 25 64.5 0.2~0.5 0.1~0.3
- 7.0 7.0 140 1 4.7 25 74.5 0.2~0.5 0.1~0.3
- 8.0 8.0 150 1 5.3 25 84.5 0.2~0.6 0.1~0.3
- 9.0 9.0 165 1 5.8 30 99.5 0.2~0.6 0.15~0.3
-10.0 10.0 165 1 6.8 30 99.5 0.2~0.6 0.15~0.3
-11.0 11.0 170 1 7.3 30 104.5 0.2~0.6 0.15~0.3
-12.0 12.0 175 1 7.5 30 109.5 0.2~0.8 0.15~0.3
-13.0 13.0 180 1 7.7 30 114.5 0.2~0.8 0.15~0.3
-14.0 14.0 180 1 7.9 35 114.5 0.2~0.8 0.15~0.3
-15.0 15.0 200 2 8.3 35 120 0.2~0.8 0.15~0.3
-16.0 16.0 205 2 9.6 35 125 0.2~1.0 0.15~0.3
-17.0 17.0 205 2 9.9 35 125 0.2~1.0 0.15~0.3
-18.0 18.0 210 2 10.6 40 130 0.2~1.0 0.15~0.5
-19.0 19.0 210 2 11.0 40 130 0.2~1.2 0.15~0.5
-20.0 20.0 220 2 11.0 40 140 0.2~1.2 0.15~0.5
-22.0 22.0 230 2 11.2 40 150 0.2~1.2 0.15~0.5
-24.0 24.0 250 3 11.8 40 151 0.2~1.2 0.2~0.5
-26.0 26.0 255 3 12.5 40 156 0.2~1.5 0.2~0.5
-28.0 28.0 260 3 12.5 45 161 0.25~1.5 0.2~0.5
-30.0 30.0 260 3 12.5 45 161 0.25~1.5 0.2~0.5
-40.0 40.0 330 4 13.5 52 206 0.25~1.5 0.25~0.6
-50.0 50.0 385 5 15.0 60 229 0.25~1.5 0.25~0.6
★ℓ치수는 Reamer 선단부에서 최대경 D가 될 때까지의 치수입니다. ★ 표준 외 치수(0.1mm 단위)에 대해서는 별도로 상담하십시오.
★ MT Shank와 Reamer경의 관계 : ~ 14 : MT1, 15~ 23 : MT2, 24~ 32 : MT3, 33~ 49 : MT4, 50~ : MT5
