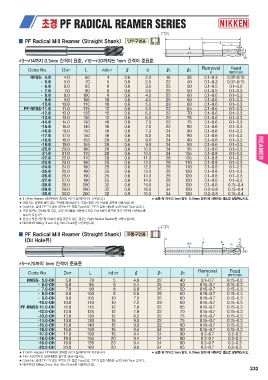

▒ PF Radical Mill Reamer <Straight Shank> 단부구멍용

3~ 14까지 0.5mm 간격이 표준, 15~ 30까지는 1mm 간격이 준표준

Code No. DH7 L d1h7 ℓ d ℓ1 ℓ2 Removal Feed
mm/rev

RFSS- 4.0 4.0 60 4 0.6 2.0 18 35 0.1~0.3 0.07~0.15
- 5.0 5.0 70 5 0.6 2.5 22 40 0.1~0.3 0.07~0.15
- 6.0 6.0 85 6 0.6 3.0 25 50 0.1~0.5 0.1~0.2
- 7.0 7.0 90 8 0.6 3.5 25 50 0.1~0.5 0.1~0.3
- 8.0 8.0 100 8 0.6 4.0 25 60 0.1~0.6 0.1~0.3
- 9.0 9.0 105 10 0.6 4.5 25 60 0.1~0.6 0.1~0.3
-10.0 10.0 110 10 0.6 5.0 29 60 0.1~0.6 0.1~0.3
PF-RFSS-11.0 11.0 115 12 0.6 5.0 22 65 0.1~0.6 0.1~0.3
-12.0 12.0 125 12 0.6 6.0 22 70 0.1~0.6 0.1~0.3
-13.0 13.0 130 12 0.6 6.0 22 75 0.1~0.6 0.1~0.3
-14.0 14.0 130 16 0.6 7.0 22 75 0.1~0.6 0.1~0.3
-15.0 15.0 140 16 0.6 7.0 22 80 0.1~0.6 0.1~0.3
-16.0 16.0 150 16 0.6 7.0 24 90 0.1~0.6 0.1~0.3
-17.0 17.0 150 16 0.6 8.0 24 90 0.1~0.6 0.1~0.3
-18.0 18.0 155 20 0.6 9.0 24 90 0.1~0.6 0.1~0.3
-19.0 19.0 155 20 0.6 9.0 24 90 0.1~0.6 0.1~0.3
-20.0 20.0 160 20 0.6 10.0 24 95 0.1~0.6 0.1~0.3
-21.0 21.0 170 20 0.6 10.0 24 105 0.1~0.8 0.1~0.3
-22.0 22.0 170 20 0.6 11.0 28 105 0.1~0.8 0.1~0.3
-23.0 23.0 180 25 0.6 12.0 28 110 0.1~0.8 0.1~0.3
-24.0 24.0 180 25 0.6 12.0 28 110 0.1~0.8 0.1~0.3
-25.0 25.0 190 25 0.6 13.0 28 120 0.1~0.8 0.1~0.3
-26.0 26.0 190 25 0.6 14.0 28 120 0.1~0.8 0.1~0.3
-27.0 27.0 190 25 0.6 14.0 28 120 0.1~0.8 0.1~0.3
-28.0 28.0 200 32 0.6 15.0 34 120 0.1~0.8 0.15~0.4
-29.0 29.0 200 32 0.9 16.0 34 120 0.2~0.8 0.15~0.4
-30.0 30.0 200 32 0.9 16.0 34 120 0.2~0.8 0.15~0.4

★ℓ치수는 Reamer 선단부에서 최대경 D가 될 때까지의 치수입니다. ★ 표준 외 치수(0.1mm 단위, 0.01mm 단위)에 대해서는 별도로 상담하십시오.
★ 내경 D는 밑면에 날이 없는 부분을 표시합니다. 가공구멍이 D 이상일 경우에 사용하십시오.

★ Code No. 앞에 ‘PF-’가 있는 경우는 PF 결합 Type으로, ‘PF’가 없는 제품은 초경 Solid Type 입니다.

★ 단부 밑면도 정삭을 할 경우, 고정 사이클을 사용하지 말고 End Mill이 밑면에 닿기 직전에 이송속도를

낮추어 주십시오.

★ 완전히 막힌구멍 등 Chip이 쌓일 공간이 없는 경우는 Right Radical Reamer를 사용하십시오.

★ NIKKEN의 Milling Chuck 또는 Slim Chuck을 사용하십시오.

▒ PF Radical Mill Reamer <Straight Shank> 관통구멍용
(Oil Hole유)

5~ 20까지 1mm 간격이 준표준

Code No. DH7 L d1h7 ℓ ℓ1 ℓ2 Removal Feed
mm/rev

RMSS- 5.0-OH 5.0 70 5 4.8 22 40 0.1~0.7 0.15~0.2
- 6.0-OH 6.0 85 6 5.4 25 50 0.15~0.7 0.15~0.2
- 7.0-OH 7.0 90 8 6.0 25 50 0.15~0.7 0.15~0.3
- 8.0-OH 8.0 100 8 6.6 25 60 0.15~0.7 0.15~0.3
- 9.0-OH 9.0 105 10 7.0 25 60 0.15~0.7 0.15~0.3
-10.0-OH 10.0 110 10 7.2 29 60 0.15~0.7 0.15~0.3
11.0 115 12 7.9 22 65 0.15~0.7 0.15~0.3
PF-RMSS-11.0-OH 12.0 125 12 7.9 22 70 0.15~0.7 0.15~0.3
-12.0-OH 13.0 130 12 8.2 22 75 0.15~0.7 0.15~0.3
-13.0-OH 14.0 130 16 9.0 22 75 0.15~0.7 0.15~0.3
-14.0-OH 15.0 140 16 9.0 22 80 0.15~0.7 0.15~0.3
-15.0-OH 16.0 150 16 9.4 24 90 0.15~0.7 0.15~0.3
-16.0-OH 17.0 150 16 9.4 24 90 0.2~0.7 0.2~0.3
-17.0-OH 18.0 155 20 9.4 24 90 0.2~0.7 0.2~0.3
-18.0-OH 19.0 155 20 9.4 24 90 0.2~0.7 0.2~0.3
-19.0-OH 20.0 160 20 9.8 24 95 0.2~0.7 0.2~0.3
-20.0-OH

★ℓ치수는 Reamer 선단부에서 최대경 D가 될 때까지의 치수입니다. ★ 표준 외 치수(0.1mm 단위, 0.01mm 단위)에 대해서는 별도로 상담하십시오.
★ 16~ 20까지의 상세내용은 별도로 상담하십시오.
★ Code No. 앞에 ‘PF-’가 있는 경우는 PF 결합 Type으로, ‘PF’가 없는 제품은 초경 Solid Type 입니다.

★ NIKKEN의 Milling Chuck 또는 Slim Chuck을 사용하십시오. 232
