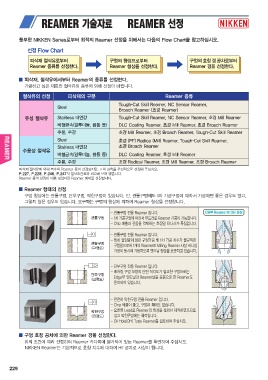

풍부한 NIKKEN Series로부터 최적의 Reamer 선정을 위해서는 다음의 Flow Chart를 참고하십시오.
선정 Flow Chart

▒ 피삭재, 절삭유에서부터 Reamer의 종류를 선정한다.

가공하고 싶은 재료와 절삭유의 종류에 의해 선정이 바뀝니다.

절삭유의 선정 피삭재의 구분 Reamer 종류

Steel Tough-Cut Skill Reamer, NC Sensor Reamer,
Broach Reamer (초경 Reamer)

유성 절삭유 Stairless 내연강 Tough-Cut Skill Reamer, NC Sensor Reamer, 초경 Mill Reamer
수용성 절삭유 비철금속(알루미늄, 황동 등) DLC Coating Reamer, 초경 Mill Reamer, 초경 Broach Reamer
주물, 주강 초경 Mill Reamer, 초경 Broach Reamer, Tough-Cut Skill Reamer
Steel
Stairless 내연강 초경 (PF) Radica (Mill) Reamer, Tough-Cut Skill Reamer,
비철금속(알루미늄, 황동 등) 초경 Broach Reamer
주물, 주강
DLC Coating Reamer, 초경 Mill Reamer
초경 Rodical Reamer, 초경 Mill Reamer, 초경 Broach Reamer

피삭재 절삭유에 의해 복수의 Reamer 종이 선정되지만, 표의 좌측을 우선적으로 선정해 주십시오.

P.227, P.228, P.246, P.247의 절삭조건표와 비교해 보며 맞춥니다.
Reamer 종의 선정이 대충 되었다면 Reamer 형태를 선정합니다.

▒ Reamer 형태의 선정

구멍 형상에는 관통구멍, 단부구멍, 막힌구멍이 있습니다. 단, 관통구멍에도 1차 가공구멍에 따라서 가공하면 좋은 경우도 있고,
그렇지 않은 경우도 있습니다. 요구하는 구멍의 형상에 의하여 Reamer 형상을 선정합니다.

- 관통구멍 전용 Reamer 입니다.
- 1차 가공구멍에 따라서 부드러운 Reamer 가공이 가능합니다.
- Chip 배출과 진동을 억제하는 초정밀 좌나사가 특징입니다.

- 관통구멍 전용 Reamer 입니다.
- 특히 절입량이 많은 구멍가공 및 1차 가공 치수가 불규칙한

구멍용으로써 1개의 Reamer로 Milling, Reamer 사상 버니싱
가공이 동시에 가능하도록 엔드날 형상을 표준하고 있습니다.

- 단부구멍 전용 Reamer 입니다.
- 베어링 구멍 모양의 단면 직각도가 필요한 구멍으로는

Edge부 엔드날과 Reamer날을 공용으로 한 Reamer도
준비되어 있습니다.

- 완전히 막힌구멍 전용 Reamer 입니다.
- Chip 배출이 좋고, 구멍의 확대도 없습니다.
- 오른쪽 Lead로 Reamer의 특성을 살려서 제작하였으므로

깊고 막힌구멍에는 최적입니다.
- Oil Hole(OH) Type Reamer를 검토하여 주십시오.

▒ 구멍 호칭 공차에 의한 Reamer 경을 선정한다.
위의 조건에 따라 선정하여 Reamer 카다록에 열거되어 있는 Reamer를 확인하여 주십시오.
NIKKEN Reamer는 기본적으로 호칭 치수에 대하여 H7 공차로 사상이 됩니다.

229
