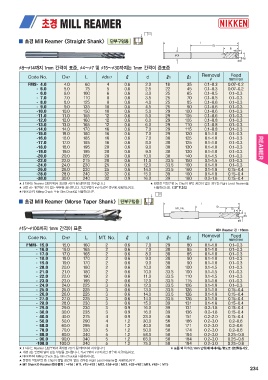

Page 235 - nikken

▒ 초경 Mill Reamer <Straight Shank> 단부구멍용

8~ 14까지 1mm 간격이 표준, 4~ 7 및 15~ 30까지는 1mm 간격이 준표준

Code No. DH7 L d1h7 ℓ d ℓ1 ℓ2 Removal Feed
FMS- 4.0 mm/rev
4.0 60 4 0.6 2.0 18
- 5.0 5.0 75 5 0.6 2.5 22 35 0.1~0.3 0.07~0.2
- 6.0 6.0 100 6 0.6 3.0 25 45 0.1~0.3 0.07~0.2
- 7.0 7.0 110 8 0.6 3.5 25 65 0.1~0.5 0.1~0.3
- 8.0 8.0 125 8 0.6 4.0 25 70 0.1~0.5 0.1~0.3
- 9.0 9.0 135 10 0.6 4.5 25 85 0.1~0.6 0.1~0.3
-10.0 10.0 150 10 0.6 5.0 29 90 0.1~0.6 0.1~0.3
-11.0 11.0 155 12 0.6 5.0 29 100 0.1~0.6 0.1~0.3
-12.0 12.0 160 12 0.6 6.0 29 105 0.1~0.6 0.1~0.3
-13.0 13.0 165 12 0.6 6.0 29 105 0.1~0.8 0.1~0.3
-14.0 14.0 170 16 0.6 7.0 29 110 0.1~0.8 0.1~0.3
-15.0 15.0 180 16 0.6 7.0 29 115 0.1~0.8 0.1~0.3
-16.0 16.0 185 16 0.6 7.0 30 120 0.1~1.0 0.1~0.3
-17.0 17.0 185 16 0.6 8.0 30 125 0.1~1.0 0.1~0.3
-18.0 18.0 195 20 0.6 9.0 30 125 0.1~1.0 0.1~0.3
-19.0 19.0 195 20 0.6 9.0 30 130 0.1~1.0 0.1~0.3
-20.0 20.0 205 20 0.6 10.0 30 130 0.1~1.0 0.1~0.3
-22.0 22.0 215 20 0.6 11.0 33.5 140 0.1~1.5 0.1~0.3
-24.0 24.0 230 25 0.6 12.0 33.5 150 0.1~1.5 0.1~0.3
-26.0 26.0 230 25 0.6 14.0 33.5 160 0.1~1.8 0.1~0.3
-28.0 28.0 240 32 0.6 15.0 39 160 0.1~1.8 0.15~0.4
-30.0 30.0 240 32 0.9 16.0 39 160 0.1~1.8 0.15~0.4
160 0.2~1.8 0.15~0.4

★ℓ치수는 Reamer 선단부에서 최대경 D가 될 때까지의 치수입니다. ★ 완전히 막힌구멍 등 Chip이 쌓일 공간이 없는 경우는 Right Lead Reamer를
★ 내경 d는 밑면에 날이 없는 부분을 표시합니다. 가공구멍이 d 이상일 경우에 사용하십시오. 사용하십시오. P.242
★ NIKKEN의 Milling Chuck 또는 Slim Chuck을 사용하십시오.

▒ 초경 Mill Reamer <Morse Taper Shank> 단부구멍용

15~ 100까지 1mm 간격이 표준 최소 Reamer 경 : 6mm

Code No. DH7 L MT. No. ℓ d ℓ1 ℓ2 Removal Feed
mm/rev

FMM- 15.0 15.0 160 2 0.6 7.0 29 80 0.1~1.0 0.1~0.3
- 16.0 16.0 165 2 0.6 7.0 30 85 0.1~1.0 0.1~0.3
- 17.0 17.0 165 2 0.6 8.0 30 85 0.1~1.0 0.1~0.3
- 18.0 18.0 170 2 0.6 9.0 30 90 0.1~1.0 0.1~0.3
- 19.0 19.0 170 2 0.6 9.0 30 90 0.1~1.0 0.1~0.3
- 20.0 20.0 180 2 0.6 10.0 30 100 0.1~1.5 0.1~0.3
- 21.0 21.0 180 2 0.6 10.0 33.5 100 0.1~1.5 0.1~0.3
- 22.0 22.0 190 2 0.6 11.0 33.5 110 0.1~1.5 0.1~0.3
- 23.0 23.0 195 2 0.6 12.0 33.5 115 0.1~1.8 0.1~0.3
- 24.0 24.0 225 3 0.6 12.0 33.5 126 0.1~1.8 0.1~0.3
- 25.0 25.0 225 3 0.6 13.0 33.5 126 0.1~1.8 0.15~0.4
- 26.0 26.0 225 3 0.6 14.0 33.5 126 0.1~1.8 0.15~0.4
- 27.0 27.0 225 3 0.6 14.0 33.5 126 0.1~1.8 0.15~0.4
- 28.0 28.0 230 3 0.6 15.0 39 131 0.1~1.8 0.15~0.4
- 29.0 29.0 230 3 0.9 16.0 39 131 0.2~1.8 0.15~0.4
- 30.0 30.0 235 3 0.9 16.0 39 136 0.2~1.8 0.15~0.4
- 40.0 40.0 275 4 0.9 23.0 46 151 0.2~2.0 0.15~0.4
- 50.0 50.0 290 4 1.2 30.0 56 166 0.2~3.0 0.2~0.6
- 60.0 60.0 295 4 1.2 40.0 50 171 0.2~3.0 0.2~0.6
- 70.0 70.0 330 5 1.2 50.0 50 174 0.2~3.0 0.2~0.6
- 80.0 80.0 340 5 1.2 58.0 50 184 0.2~3.0 0.25~0.8
- 90.0 90.0 340 5 1.2 65.0 50 184 0.2~3.0 0.25~0.8
-100.0 100.0 340 5 1.2 75.0 50 184 0.2~3.0 0.25~0.8

★ℓ치수는 Reamer 선단부에서 최대경 D가 될 때까지의 치수입니다. ★ 표준 외 치수(0.1mm 단위)에 대해서는 별도로 상담하십시오.

★ 내경 d는 밑면에 날이 없는 부분을 표시합니다. 가공구멍이 d 이상일 경우에 사용하십시오.

★ NIKKEN의 Milling Chuck 또는 Slim Chuck을 사용하십시오.

★ 완전히 막힌구멍 등 Chip이 쌓일 공간이 없는 경우는 Right Lead Reamer를 사용하십시오.

★ MT Shank와 Reamer경의 관계 : ~ 14 : MT1, 15~ 23 : MT2, 24~ 32 : MT3, 33~ 62 : MT4, 63~ : MT5 234
