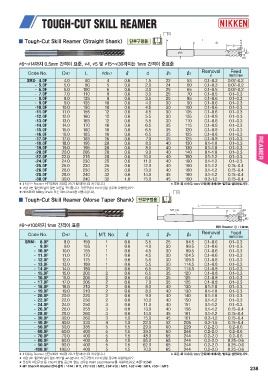

▒ Tough-Cut Skill Reamer <Straight Shank> 단부구멍용

6~ 14까지 0.5mm 간격이 표준, 4, 5 및 15~ 30까지는 1mm 간격이 준표준

Code No. DH7 L d1h7 ℓ d ℓ1 ℓ2 Removal Feed
mm/rev
1.5
SRS- 4.0F 4.0 80 4 0.6 2.0 22 53 0.1~0.3 0.07~0.2
- 5.0F 5.0 90 5 0.6 3.0 24 60 0.1~0.3 0.07~0.2
- 6.0F 6.0 100 6 0.6 3.0 25 65 0.1~0.5 0.07~0.2
- 7.0F 7.0 110 8 0.6 3.5 25 70 0.1~0.5 0.1~0.3
- 8.0F 8.0 125 8 0.6 4.0 25 85 0.1~0.6 0.1~0.3
- 9.0F 9.0 135 10 0.6 4.5 30 90 0.1~0.6 0.1~0.3
-10.0F 10.0 150 10 0.6 4.5 30 100 0.1~0.6 0.1~0.3
-11.0F 11.0 155 12 0.6 5.5 30 105 0.1~0.6 0.1~0.3
-12.0F 12.0 160 12 0.6 5.5 30 105 0.1~0.8 0.1~0.3
-13.0F 13.0 165 12 0.6 6.5 30 110 0.1~0.8 0.1~0.3
-14.0F 14.0 170 16 0.6 6.5 35 115 0.1~0.8 0.1~0.3
-15.0F 15.0 180 16 0.6 6.5 35 120 0.1~0.8 0.1~0.3
-16.0F 16.0 185 16 0.6 7.0 35 125 0.1~0.8 0.1~0.3
-17.0F 17.0 185 16 0.6 8.0 35 125 0.1~0.8 0.1~0.3
-18.0F 18.0 195 20 0.6 8.0 40 130 0.1~1.0 0.1~0.3
-19.0F 19.0 195 20 0.6 9.0 40 130 0.1~1.0 0.1~0.3
-20.0F 20.0 205 20 0.6 10.0 40 140 0.1~1.0 0.1~0.3
-22.0F 22.0 215 20 0.6 11.0 40 150 0.1~1.2 0.1~0.3
-24.0F 24.0 230 25 0.6 12.0 40 160 0.1~1.2 0.1~0.3
-25.0F 25.0 230 25 0.6 13.0 40 160 0.1~1.2 0.15~0.4
-26.0F 26.0 230 25 0.6 14.0 40 160 0.1~1.2 0.15~0.4
-28.0F 28.0 240 32 0.6 15.0 45 160 0.1~1.2 0.15~0.4
-30.0F 30.0 240 32 1.0 45 160 0.2~1.2 0.15~0.4

★ℓ치수는 Reamer 선단부에서 최대경 D가 될 때까지의 치수입니다. ★ 표준 외 치수(0.1mm 단위)에 대해서는 별도로 상담하십시오.

★ 내경 d는 밑면에 날이 없는 부분을 표시합니다. 가공구멍이 d 이상일 경우에 사용하십시오.

★ NIKKEN의 Milling Chuck 또는 Slim Chuck을 사용하십시오.

▒ Tough-Cut Skill Reamer <Morse Taper Shank> 단부구멍용

6~ 100까지 1mm 간격이 표준 최소 Reamer 경 : 4mm

Code No. DH7 L MT. No. ℓ d ℓ1 ℓ2 Removal Feed
mm/rev

SRM- 8.0F 8.0 150 1 0.6 3.5 25 84.5 0.1~0.6 0.1~0.3
- 9.0F 9.0 165 1 0.6 4.0 30 99.5 0.1~0.6 0.1~0.3
- 10.0F 10.0 165 1 0.6 4.5 30 99.5 0.1~0.6 0.1~0.3
- 11.0F 11.0 170 1 0.6 4.5 30 104.5 0.1~0.6 0.1~0.3
- 12.0F 12.0 175 1 0.6 5.5 30 109.5 0.1~0.8 0.1~0.3
- 13.0F 13.0 180 1 0.6 5.5 30 114.5 0.1~0.8 0.1~0.3
- 14.0F 14.0 180 1 0.6 6.5 35 114.5 0.1~0.8 0.1~0.3
- 15.0F 15.0 200 2 0.6 6.5 35 120 0.1~0.8 0.1~0.3
- 16.0F 16.0 205 2 0.6 6.5 35 125 0.1~0.8 0.1~0.3
- 17.0F 17.0 205 2 0.6 7.0 35 125 0.1~0.8 0.1~0.3
- 18.0F 18.0 210 2 0.6 8.0 40 130 0.1~1.0 0.1~0.3
- 19.0F 19.0 210 2 0.6 8.0 40 130 0.1~1.0 0.1~0.3
- 20.0F 20.0 220 2 0.6 9.0 40 140 0.1~1.0 0.1~0.3
- 22.0F 22.0 230 2 0.6 10.0 40 150 0.1~1.2 0.1~0.3
- 24.0F 24.0 250 3 0.6 11.0 40 151 0.1~1.2 0.1~0.3
- 26.0F 26.0 255 3 0.6 13.0 40 156 0.1~1.2 0.15~0.4
- 28.0F 28.0 260 3 0.6 14.0 45 161 0.1~1.2 0.15~0.4
- 30.0F 30.0 260 3 1.0 15.0 45 161 0.2~1.2 0.15~0.4
- 40.0F 40.0 330 4 1.0 22.0 52 206 0.2~1.5 0.15~0.4
- 50.0F 50.0 385 5 1.5 29.0 60 229 0.2~2.0 0.2~0.6
- 60.0F 60.0 400 5 1.5 39.0 60 244 0.2~2.0 0.2~0.6
- 70.0F 70.0 400 5 1.5 48.0 65 244 0.2~2.0 0.2~0.6
- 80.0F 80.0 400 5 1.5 55.0 65 244 0.2~2.0 0.25~0.6
- 90.0F 90.0 400 5 1.5 62.0 65 244 0.2~2.0 0.25~0.6
-100.0F 100.0 400 5 1.5 70.0 65 244 0.2~2.0 0.25~0.6

★ℓ치수는 Reamer 선단부에서 최대경 D가 될 때까지의 치수입니다. ★ 표준 외 치수(0.1mm 단위)에 대해서는 별도로 상담하십시오.

★ 내경 d는 밑면에 날이 없는 부분을 표시합니다. 가공구멍이 d 이상일 경우에 사용하십시오.

★ 완전히 막힌구멍 등 Chip이 쌓일 공간이 없는 경우는 Right Lead Reamer를 사용하십시오. P.243

★ MT Shank와 Reamer경의 관계 : ~ 14 : MT1, 15~ 23 : MT2, 24~ 32 : MT3, 33~ 49 : MT4, 50~ : MT5 238
