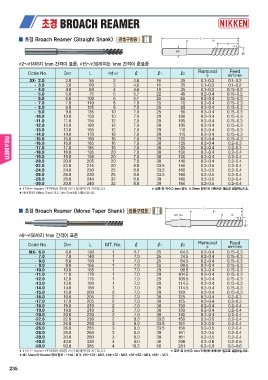

P. 236
▒ 초경 Broach Reamer <Straight Shank> 관통구멍용
2~ 14까지 1mm 간격이 표준, 15~ 30까지는 1mm 간격이 준표준
Code No. DH7 L d1h7 ℓ ℓ1 ℓ2 Removal Feed
SX- 2.0 mm/rev
2.0 55 2 4.6 16
- 3.0 3.0 60 3 4.6 16 35 0.1~0.3 0.1~0.2
- 4.0 4.0 60 4 4.6 18 35 0.1~0.3 0.1~0.2
- 5.0 5.0 75 5 5.7 22 35 0.1~0.3 0.15~0.2
- 6.0 6.0 100 6 5.7 25 45 0.2~0.4 0.15~0.2
- 7.0 7.0 110 8 7.0 25 65 0.2~0.4 0.15~0.3
- 8.0 8.0 125 8 7.0 25 70 0.2~0.4 0.15~0.3
- 9.0 9.0 135 10 7.0 25 85 0.2~0.4 0.15~0.3
-10.0 10.0 150 10 7.0 29 90 0.2~0.4 0.15~0.3
-11.0 11.0 155 12 7.0 29 100 0.2~0.4 0.15~0.3
-12.0 12.0 160 12 7.0 29 105 0.2~0.4 0.15~0.3
-13.0 13.0 165 12 7.0 29 105 0.2~0.4 0.15~0.3
-14.0 14.0 170 16 7.0 29 110 0.2~0.4 0.15~0.3
-15.0 15.0 180 16 7.0 29 115 0.2~0.4 0.15~0.3
-16.0 16.0 185 16 7.0 30 120 0.2~0.4 0.15~0.3
-17.0 17.0 185 16 7.0 30 125 0.2~0.4 0.2~0.3
-18.0 18.0 195 20 7.0 30 125 0.2~0.4 0.2~0.3
-19.0 19.0 195 20 7.0 30 130 0.2~0.4 0.2~0.4
-20.0 20.0 205 20 7.0 30 130 0.2~0.4 0.2~0.4
-22.0 22.0 215 20 8.0 33.5 140 0.2~0.4 0.2~0.4
-24.0 24.0 230 25 8.0 33.5 150 0.2~0.5 0.2~0.4
-26.0 26.0 230 25 8.0 33.5 160 0.2~0.5 0.2~0.4
-28.0 28.0 240 32 8.0 39 160 0.2~0.5 0.2~0.4
-30.0 30.0 240 32 8.0 39 160 0.2~0.5 0.2~0.4
160 0.2~0.5 0.2~0.4
★ℓ치수는 Reamer 선단부에서 최대경 D가 될 때까지의 치수입니다. ★ 표준 외 치수(0.1mm 단위, 0.01mm 단위)에 대해서는 별도로 상담하십시오.
★ NIKKEN의 Milling Chuck 또는 Slim Chuck을 사용하십시오.
▒ 초경 Broach Reamer <Morse Taper Shank> 관통구멍용
6~ 50까지 1mm 간격이 표준
Code No. DH7 L MT. No. ℓ ℓ1 ℓ2 Removal Feed
mm/rev
MX- 6.0 6.0 130 1 5.7 25 64.5 0.2~0.4 0.15~0.3
- 7.0 7.0 140 1 7.0 25 74.5 0.2~0.4 0.15~0.3
- 8.0 8.0 150 1 7.0 25 84.5 0.2~0.4 0.15~0.3
- 9.0 9.0 165 1 7.0 25 99.5 0.2~0.4 0.15~0.3
-10.0 10.0 165 1 7.0 29 99.5 0.2~0.4 0.15~0.3
-11.0 11.0 170 1 7.0 29 104.5 0.2~0.4 0.15~0.3
-12.0 12.0 175 1 7.0 29 109.5 0.2~0.4 0.15~0.3
-13.0 13.0 180 1 7.0 29 114.5 0.2~0.4 0.15~0.3
-14.0 14.0 180 1 7.0 29 114.5 0.2~0.4 0.15~0.3
-15.0 15.0 200 2 7.0 29 120 0.2~0.4 0.15~0.3
-16.0 16.0 205 2 7.0 30 125 0.2~0.4 0.2~0.3
-17.0 17.0 205 2 7.0 30 125 0.2~0.4 0.2~0.3
-18.0 18.0 210 2 7.0 30 130 0.2~0.4 0.2~0.4
-19.0 19.0 210 2 7.0 30 130 0.2~0.4 0.2~0.4
-20.0 20.0 220 2 7.0 30 140 0.2~0.4 0.2~0.4
-22.0 22.0 230 2 8.0 33.5 150 0.2~0.5 0.2~0.4
-24.0 24.0 250 3 8.0 33.5 151 0.2~0.5 0.2~0.4
-26.0 26.0 255 3 8.0 33.5 156 0.2~0.5 0.2~0.4
-28.0 28.0 260 3 8.0 39 161 0.2~0.5 0.2~0.4
-30.0 30.0 260 3 8.0 39 161 0.2~0.5 0.2~0.4
-40.0 40.0 330 4 9.0 46 206 0.2~0.6 0.2~0.6
-50.0 50.0 385 4 10.3 56 261 0.3~0.8 0.3~0.6
★ℓ치수는 Reamer 선단부에서 최대경 D가 될 때까지의 치수입니다. ★ 표준 외 치수(0.1mm 단위)에 대해서는 별도로 상담하십시오.
★ MT Shank와 Reamer경의 관계 : ~ 14 : MT1, 15~ 23 : MT2, 24~ 32 : MT3, 33~ 62 : MT4, 63~ : MT5
