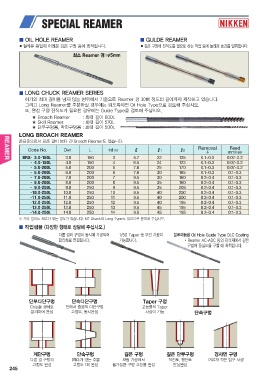

▒ OIL HOLE REAMER ▒ GULDE REAMER

● 절삭유 유입이 어려운 깊은 구멍 등에 최적입니다. ● 깊은 구멍에 진직도를 필요로 하는 작업 등에 놀라운 효과를 발휘합니다.

▒ LONG CHUCK REAMER SERIES

하기의 최대 길이를 넘지 않는 범위에서 기준으로 Reamer 경 30배 정도의 길이까지 제작하고 있습니다.

그리고 Long Reamer를 주문하실 경우에는 되도록이면 Oil Hole Type으로 검토해 주십시오.

또, 완성 구멍 진직도가 필요한 경우에는 Guide Type을 검토해 주십시오.

★ Broach Reamer : 최대 길이 600L

★ Skill Reamer : 최대 길이 570L

★ 단부구멍용, 막힌구멍용 : 최대 길이 500L

LONG BROACH REAMER

준표준으로서 표준 길이 보다 긴 Broach Reamer도 있습니다.

Code No. DH7 L d1h7 ℓ ℓ1 ℓ2 Removal Feed
mm/rev

BRS- 3.0-150L 3.0 150 3 5.7 22 125 0.1~0.3 0.07~0.2
- 4.0-150L 4.0 150 4 6.5 24 123 0.1~0.3 0.07~0.2
- 5.0-200L 5.0 200 5 7.6 25 170 0.1~0.3 0.07~0.2
- 6.0-200L 6.0 200 6 7.6 30 165 0.1~0.3 0.1~0.3
- 7.0-200L 7.0 200 7 9.5 30 160 0.2~0.4 0.1~0.3
- 8.0-200L 8.0 200 8 9.5 35 160 0.2~0.4 0.1~0.3
- 9.0-250L 9.0 250 9 9.5 35 205 0.2~0.4 0.1~0.3
-10.0-250L 10.0 250 10 9.5 40 200 0.2~0.4 0.1~0.3
-11.0-250L 11.0 250 11 9.5 40 200 0.2~0.4 0.1~0.3
-12.0-250L 12.0 250 12 9.5 40 195 0.2~0.4 0.1~0.3
-13.0-250L 13.0 250 13 9.5 45 195 0.2~0.4 0.1~0.3
-14.0-250L 14.0 250 14 9.5 45 195 0.2~0.4 0.1~0.3

※ 기타 길이도 재고가 있는 경우가 있습니다. MT Shank의 Long Type도 있으므로 문의해 주십시오.

▒ 작업샘플 (다양한 형태로 상담해 주십시오.) 1/50 Taper 등 무인 가공이 알루미늄용 Oil Hole Guide Type DLC Coating
가능합니다. •Reamer AC-ADC 등의 피삭재에서 같은
다른 경의 구멍이 동시에 가공되어
합리화로 연결됩니다. 구멍에 동심도를 구할 때 최적입니다.

단부다단구멍 단속다단구멍 Taper 구멍 단속구멍

Chip을 상하로 안에서 중공의 다단구멍 고능률의 Taper
분리하여 완성
고정도, 동시완성 사상이 가능

계단구멍 단속구멍 깊은 구멍 깊은 단부구멍 경사면 구멍

다른 경 구멍의 가 있는 주물 보링 가공에서 직진도, 평단도 여유가 적은 입구 사상

245 고정도 완성 고정도 1회 완성 불가능한 구멍 고능률 완성 안심완성
