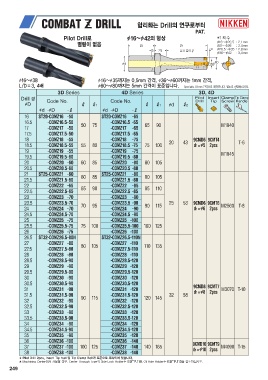

P. 250
Pilot Drill로 합리화는 Drill의 연구로부터
떨림이 없음
PAT.
16~ 42의 형상
16~ 38 16~ 35까지는 0.5mm 간격, 36~ 60까지는 1mm 간격,
L/D = 3, 4배 60~ 80까지는 5mm 간격이 표준입니다. Special도 0.1mm 간격으로 제작합니다. 별도로 상담하십시오.
3D Series 4D Series 3D, 4D
Drill 경 Code No. ℓ ℓ1 Code No. ℓ ℓ1 Pilot Insert Clamp Tip Clamp
D
d ℓ2 Drill Tip Screw Handle
d -D -ℓ d -D -ℓ
16 ST20-COMZ16 -50 ST20-COMZ16 -65
16.5 -COMZ16.5-50 -COMZ16.5 -65
17 -COMZ17 -50 50 75 -COMZ17 -65 65 90 M1840
17.5 -COMZ17.5-50 -COMZ17.5 -65
18 -COMZ18 -55 -COMZ18 -75 9CMD5 9CMT4
18.5 -COMZ18.5-55 55 80 -COMZ18.5 -75 75 100 20 43 d1 = 5 2pcs T-6
19 -COMZ19 -55 -COMZ19 -75 M1845
19.5 -COMZ19.5-60 -COMZ19.5 -80
20 -COMZ20 -60 60 85 -COMZ20 -80 80 105
20.5 -COMZ20.5-60 -COMZ20.5 -80
21 ST25-COMZ21 -60 ST25-COMZ21 -80
21.5 -COMZ21.5-60 60 85 -COMZ21.5 -80 80 105
22 -COMZ22 -65 65 90 -COMZ22 -85 85 110
22.5 -COMZ22.5-65 -COMZ22.5 -85
23 -COMZ23 -70 -COMZ23 -90
23.5 -COMZ23.5-70 -COMZ23.5 -90 25 53 9CMD6 9CMT6
24 -COMZ24 -70 70 95 -COMZ24 -90 90 115 d1 = 6 2pcs M2560 T-8
24.5 -COMZ24.5-70 -COMZ24.5 -90
25 -COMZ25 -75 -COMZ25 -100
25.5 -COMZ25.5-75 75 100 -COMZ25.5-100 100 125
26 -COMZ26 -75 -COMZ26 -100
26.5 ST32-COMZ26.5-80N ST32-COMZ26.5-110N
27 -COMZ27 -80 -COMZ27 -110
27.5 -COMZ27.5-80 80 105 -COMZ27.5-110 110 135
28 -COMZ28 -80 -COMZ28 -110
28.5 -COMZ28.5-90 -COMZ28.5-120
29 -COMZ29 -90 -COMZ29 -120
29.5 -COMZ29.5-90 -COMZ29.5-120
30 -COMZ30 -90 -COMZ30 -120
30.5 -COMZ30.5-90 -COMZ30.5-120
31 -COMZ31 -90 -COMZ31 -120 9CMD8 9CMT7 M3070 T-10
31.5 -COMZ31.5-90 -COMZ31.5-120 32 58 d1 = 8 2pcs
32 -COMZ32 -90 90 115 -COMZ32 -120 120 145
32.5 -COMZ32.5-90 -COMZ32.5-120
33 -COMZ33 -90 -COMZ33 -120
33.5 -COMZ33.5-90 -COMZ33.5-120
34 -COMZ34 -90 -COMZ34 -120
34.5 -COMZ34.5-90 -COMZ34.5-120
35 -COMZ35 -90 -COMZ35 -120
36 -COMZ36 -100 -COMZ36 -140
37 -COMZ37 -100 100 125 -COMZ37 -140 140 165 9CMD10 9CMT9 M4090 T-15
38 -COMZ38 -100 d1 = 10 2pcs
-COMZ38 -140
★ Pilot Drill 2pcs, Insert Tip 1set 및 Tip Clamp Bolt가 표준으로 부속되어 있습니다.
★ Machining Center에서 사용할 경우, Center Through Type의 Side Lock Holder는 P.110, Oil Hole Holder는 P.113을 참조하십시오.
