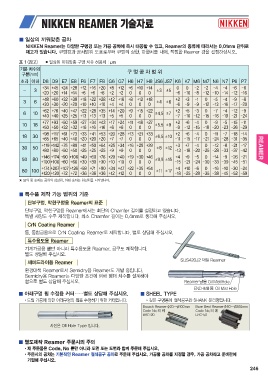

▒ 일상의 끼워맞춘 공차

NIKKEN Reamer는 다양한 구멍경 또는 가공 공차에 즉시 대응할 수 있고, Reamer의 종류에 따라서는 0.01mm 단위로
재고가 있습니다. 구멍경과 공차범위 도표로부터 구멍의 상한, 하한치를 내어, 적정한 Reamer 경을 선정하십시오.

표 1 (참고) ● 일상의 끼워맞춤 구멍 치수 허용치 : ㎛

기본 치수의 구멍공차범위
구분(mm)

초과 이하 D8 D9 E7 E8 F6 F7 F8 G6 G7 H6 H7 H8 JS6 JS7 K6 K7 M6 M7 N6 N7 P6 P7

- 3 +34 +45 +24 +28 +12 +16 +20 +8 +12 +6 +10 +14 ±3 ±5 0 0 -2 -2 -4 -4 -6 -6
+20 +20 +14 +14 +6 +6 +6 +2 +2 0 00 -6 -10 -8 -12 -10 -14 -12 -16

3 6 +48 +60 +32 +38 +18 +22 +28 +12 +16 +8 +12 +18 ±4 ±6 +2 +3 -1 0 -5 -4 -9 -8
+30 +30 +20 +20 +10 +10 +10 +4 +4 0 0 0 -6 -9 -9 -12 -13 -16 -17 -20

6 10 +62 +76 +40 +47 +22 +28 +35 +14 +20 +9 +15 +22 ±4.5 ±7 +2 +5 -3 0 -7 -4 -12 -9
+40 +40 +25 +25 +13 +13 +13 +5 +5 0 0 0 -7 -10 -12 -15 -16 -19 -21 -24

10 18 +77 +93 +50 +59 +27 +34 +43 +17 +24 +11 +18 +27 ±5.5 ±9 +2 +6 -4 0 -9 -5 -15 -11
+50 +50 +32 +32 +16 +16 +16 +6 +6 0 0 0 -9 -12 -15 -18 -20 -23 -26 -29

18 30 +98 +117 +61 +73 +33 +41 +53 +20 +28 +13 +21 +33 ±6.5 ±10 +2 +6 -4 0 -11 -7 -18 -14
+65 +65 +40 +40 +20 +20 +20 +7 +7 0 0 0 -11 -15 -17 -21 -24 -28 -31 -35

30 50 +119 +142 +75 +89 +41 +50 +64 +25 +34 +16 +25 +39 ±8 ±12 +3 +7 -4 0 -12 -8 -21 -17
+80 +80 +50 +50 +25 +25 +25 +9 +9 0 0 0 -13 -18 -20 -25 -28 -33 -37 -42

50 80 +146 +174 +90 +106 +49 +60 +76 +29 +40 +19 +30 +46 ±9.5 ±15 +4 +9 -5 0 -14 -9 -26 -21
+100 +100 +60 +60 +30 +30 +30 +10 +10 0 0 0 -15 -21 -24 -30 -33 -39 -45 -51

80 100 +174 +207 +107 +126 +58 +71 +90 +34 +47 +22 +35 +54 ±11 ±17 +4 +10 -6 0 -16 -10 -30 -24
+120 +120 +72 +72 +36 +36 +36 +12 +12 0 0 0 -18 -25 -28 -35 -38 -45 -52 -59

★ 표의 윗 숫자는 공차의 상한치, 아래 숫자는 하한치를 나타냅니다.

▒ 특수품 제작 가능 범위의 기준

단부구멍, 막힌구멍용 Reamer의 표준

단부구멍, 막힌구멍용 Reamer에서는 최단의 Chamfer 길이를 설정하고 있습니다.
특별 사양도 수주 제작합니다. 최소 Chamfer 길이는 0.4mm로 생각해 주십시오.

CrN Coating Reamer

동, 동합금용으로 CrN Coating Reamer도 제작합니다. 별도 상담해 주십시오.

특수용도용 Reamer

기계가공용 뿐만 아니라 특수용도용 Reamer, 공구도 제작합니다.
별도 상담해 주십시오.

세미드라이용 Reamer

환경대책 Reamer로서 Semidry용 Reamer도 개발 중입니다.
Semidry용 Reamer는 다양한 조건에 의해 형태 치수를 설계해야
함으로 별도 상담해 주십시오.

▒ 아래구멍 휨 수정용 커터……별도 상담해 주십시오. ▒ SHEEL TYPE

•드릴 가공에 의한 아래구멍의 휨을 수정하기 위한 커터입니다. •깊은 구멍용에 절삭공구와 SHANK 분리형입니다.

사진은 Oil Hole Type 입니다.

▒ 별도제작 Reamer 주문시의 주의

•재 주문품은 Code. No 뿐만 아니라 도면 또는 도번과 함께 주문해 주십시오.
•주문시의 공차는 기본적인 Reamer 절삭공구 공차로 주문해 주십시오. 가공물 공차를 지정할 경우, 가공 공차라고 준비란에

기입해 주십시오.
