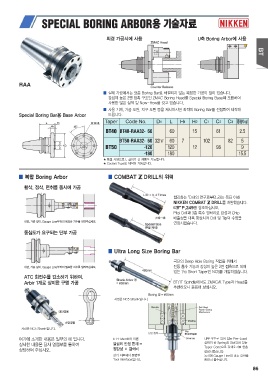

Page 87 - nikken

외경 가공시에 사용 U축 Boring Arbor에 사용

RAA ▒ 실제 가공에서는 표준 Boring Bar로 해결되지 않는 복잡한 가공이 많이 있습니다.
Special Boring Bar용 Base Arbor 강성이 높은 2면 접촉 구조인 ZMAC Boring Head를 Special Boring Base와 조합하여
사용한 많은 실적 및 Now-How를 갖고 있습니다.

▒ 사용 기계, 가공 도면, 치구 도면 등을 제시하시면 최적의 Boring Bar를 선정하여 제작해
드립니다.

Taper Code No. D1 L H1 H2 C1 C2 C3 중량(kg)

BT40 BT40-RAA32- 60 60 15 61 2.5

BT50 BT50-RAA32- 60 32h7 60 7 102 82 5
12 98 9
-120 120
15.5
-180 180

★ 특별 사양으로 L 길이가 긴 제품도 가능합니다.
★ Coolant Type도 제작이 가능합니다.

▒ 복합 Boring Arbor ▒ COMBAT DRILL의 위력

황삭, 정삭, 면취를 동시에 가공 합리화는 「Drill의 연구로부터」라는 목표 아래
NIKKEN COMBAT DRILL를 개발했습니다.
내경, 가공 깊이, Gauge Line부터의 필요한 치수를 알려주십시오.
P.249를 참조하십시오.
동심도가 요구되는 단부 가공 Pilot Drill과 3층 특수 열처리로 강성과 Chip
배출성을 대폭 향상시켜 Drill 및 Tip의 수명을
연장시켰습니다.

▒ Ultra Long Size Boring Bar

내경, 가공 깊이, Gauge Line부터의 필요한 치수를 알려주십시오. 486mm 극단의 Deep Hole Boring 작업을 위해서
진동 흡수 기능과 강성이 높은 2면 접촉으로 되어
ATC 회전수를 감소하기 위하여, 있는 1/10 Short Taper인 NC5를 개발하였습니다.
Arbir 1개로 상이한 구멍 가공
BT/IT Spindle에서도 ZMAC Type과 Head를
추천하오니 응용해 보십시오.

사진은 NC5 Shank입니다.

사진은 NC5 Shank입니다. E·H·Merritt의 이론 내부 구조로 되어 있는 Pre-Load
상태의 판 Spring과 Slot되어 있는
여기에 소개한 내용은 일부의 예 입니다. 떨림의 안정 한계 = Taper Cone으로 감쇄효과를 한층
상세한 내용은 당사 영업부를 통하여 정강성 × 감쇄비 향상시켰습니다.
상담하여 주십시오. 동시에 Gauge Line의 미소 오차를
상기 이론에서 증명된 완전히 흡수합니다.
Tool Interface입니다.
