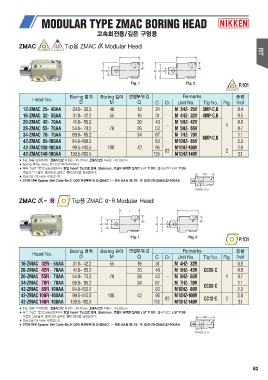

Page 83 - nikken

ZMAC 고속회전용/깊은 구멍용
Tip용 ZMAC Modular Head

P.101

Head No. Boring 범위 Boring 깊이 연결부위 경 Remarks 중량
12-ZMAC 25- 40AA D
16-ZMAC 32- 55AA M Q C C1 Unit No. Tip No. Fig. (kg)
20-ZMAC 42- 70AA 24.8~ 32.2
26-ZMAC 55- 70AA 31.8~ 42.2 40 12 24 M 3HZ- 25V 3MP-C,B 0.4
34-ZMAC 70- 70AA 41.8~ 55.2
42-ZMAC 85-100AA 54.8~ 70.2 55 16 31 M 4HZ- 32V 4MP-C,B 0.5
42-ZMAC100-100AA 69.8~ 85.2
42-ZMAC140-100AA 84.8~100.2 70 20 40 - M 5HZ- 42V 1 0.8
99.5~140.5 26 53 M 5HZ- 55V 0.7
139.5~180.5
34 67 M 7HZ- 70V 6MP-C,B 1.1
83 M10HZ- 85V 2.3

100 42 95 83 M10HZ-100V 2 2.8
135 M10HZ-140V 3.1

★ 최소 읽음 단위(직경) : ZMAC32 이상은 : 0.01mm, ZMAC25 이하는 : 0.02mm
★ Boring 범위는 Nose R＝0.2일때 치수입니다.

★ 부속 Tip은 “C”(Coated)입니다. 동일 Insert Tip으로 강재, Stainless, 주물의 쾌적한 절삭은 P.101, 절삭조건은 P.99,
주물의 고속절삭, 열처리강 절삭은 “B”(CBN)을 권장합니다.
★ 표준으로 Oil Hole 사양입니다.

★ SP26 단부 Spacer Set Code No.는 Q26 연결부위 경 Q-ZMAC◯ - 전장 AA로 됩니다. 예) Q26-20-ZMAC42-100AA

ZMAC - R Tip용 ZMAC α- R Modular Head

P.101

Head No. Boring 범위 Boring 깊이 연결부위 경 Remarks 중량
16-ZMAC 32R - 55AA D
20-ZMAC 42R - 70AA M Q C C1 Unit No. Tip No. Fig. (kg)
26-ZMAC 55R - 70AA 31.8~ 42.2
34-ZMAC 70R - 70AA 41.8~ 55.2 55 16 31 M 4HZ- 32R 0.5
42-ZMAC 85R -100AA 54.8~ 70.2
42-ZMAC 100R -100AA 69.8~ 85.2 20 40 M 5HZ- 42R CC06-C 0.8
42-ZMAC 140R -100AA 84.8~100.2
99.5~140.5 70 26 53 - M 5HZ- 55R 1 0.7
139.5~180.5
34 67 M 7HZ- 70R CC08-C 1.1
83 M10HZ- 85R 2.3

100 42 95 83 M10HZ-100R CC12-C 2 2.8
135 M10HZ-140R 3.1

★ 최소 읽음 단위(직경) : ZMAC32 이상은 : 0.01mm, ZMAC25 이하는 : 0.02mm
★ 부속 Tip은 “C”(Coated)입니다. 동일 Insert Tip으로 강재, Stainless, 주물의 쾌적한 절삭은 P.101, 절삭조건은 P.99,
주물의 고속절삭, 열처리강 절삭은 “B”(CBN)을 권장합니다.
★ 표준으로 Oil Hole 사양입니다.

★ SP26 단부 Spacer Set Code No.는 Q26 연결부위 경 Q-ZMAC◯ - 전장 AA로 됩니다. 예) Q26-20-ZMAC42-100AA

82
