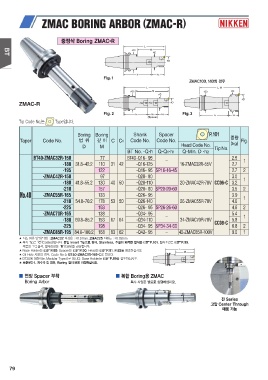

중정삭 Boring ZMAC-R

ZMAC-R

Tip Code No.는 Type입니다.

Boring Boring Shank Spacer P.101 중량
범위 (kg)
Taper Code No. 깊 이 C C1 Code No. Code No. Head Code No. Fig.
D Q-Min. D -h2
M BT No. -Q-h Q-Q1-h1 Tip No.

BT40-ZMAC32R-150 77 BT40-Q16- 95 - 2.5 1
-180 31.8~42.2 110 31 42 -Q16-125 2.7
-195 122 16-ZMAC32R-55V
-Q16- 95 SP16-16-45 2.7 2
-ZMAC42R-150
97 -Q20- 80 3.0 1
-180 41.8~55.2 130 40 50 -Q20-110 20-ZMAC42R-70V CC06-C 3.2
-210 157
No.40 -ZMAC55R-165 -Q20- 80 SP20-20-60 3.5 2

133 -Q26- 95 3.9 1
-210 54.8~70.2 178 53 50 4.6
-225 193 -Q26-140 26-ZMAC55R-70V

-ZMAC70R-165 -Q26- 95 SP26-26-60 4.6 2

138 -Q34- 95 - 5.4 1
-180 69.8~85.2 153 67 64 -Q34-110 5.8 2
-225 198 -Q34- 95 SP34-34-60 34-ZMAC70R-70V CC08-C 6.8

-ZMAC85R-195 84.8~100.2 168 83 62 -Q42- 95 - 42-ZMAC85R-100V 9.0 1

★ 최소 읽음 단위(직경) : ZMAC32 이상은 : 0.01mm, ZMAC25 이하는 : 0.02mm P.101, 절삭조건은 P.99,
★ 부속 Tip은 “C”(Coated)입니다. 동일 Insert Tip으로 강재, Stainless, 주물의 쾌적한 절삭은
주물의 고속절삭, 열처리강은 “B”(CBN)을 권장합니다.
★ Base Holder는 P.89, Spacer는 P.90, Head는 P.81, P.82를 참조하십시오.
★ Oil Hole 사양의 경우, Code No.는 BT40-ZMAC55-165-C로 됩니다.
★ BT30에 대하여는, Modular Type으로 됩니다. Base Holder는 P.89를 참조하십시오.
★ 표준보다 L 치수가 긴 경우, Boring 깊이 M을 지정하십시오.

▒ 연장 Spacer 부착 ▒ 복합 Boring용 ZMAC
Boring Arbor
특수 사양은 별도로 상담하십시오.

전 Series
고압 Center Through

대응 가능
