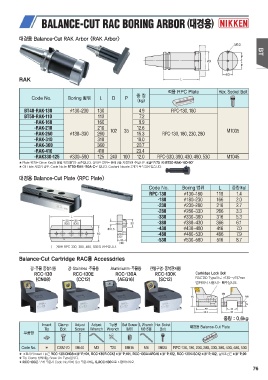

대경용 Balance-Cut RAK Arbor <RAK Arbor>

RAK

중량 적용 RPC Plate Hex. Socket Bolt
(kg)
Code No. Boring 범위 L D P M1035
M1045
BT40-RAK-130 130~230 130 4.9 RPC-130, 180 RPC- 180
BT50-RAK-110 130~330 110 7.2 RPC-130, 180, 230, 280 RPC-1 8 0
330~580 160 9.9 RPC-330, 380, 430, 480, 530
-RAK-160 210 12.6
-RAK-210 260 102 35 15.3
-RAK-260 18.0
-RAK-310 310 20.7
-RAK-360 360 23.4
-RAK-410 410 12.0
-RAK330-125 125 240 100

★ Plate 위치는 Drive Key와 동일 위치（0˚)가 표준입니다. 상이한 경우는 끝에 θ를 지정하여 주십시오. P.75 예) BT50-RAK-160-90˚
★ Oil Hole 사양의 경우, Code No.는 BT50-RAK-110A-C로 됩니다. Coolant Nozzle 2개가 부속되어 있습니다.

대경용 Balance-Cut Plate <RPC Plate> Code No. Boring 범위 L 중량(kg)
RPC-130 130~180 118 1.4
( ）안은 RPC-330, 380, 480, 530의 치수입니다. 180~230 166 2.0
-180 230~280 216 2.7
-230 280~330 266 3.3
-280 330~380 316 5.3
-330 380~430 366 6.1
-380 430~480 416 7.0
-430 480~530 466 7.9
-480 530~580 516 8.7
-530

Balance-Cut Cartridge RAC용 Accessdries

강·주물 중절삭용 강·Stainless·주물용 Aluminiumm·주물용 관통구멍·중복판재용 Cartridge Lock Bolt
RAC130 Type으로 130~ 157mm
RCC-130 RCC-130E RCC-130A RCC-130K
(CN08) (CC12) (AEG16) (SC12) 범위에서 사용시는 빼주십시오.

Insert Clamp Adjust Adjust Tip용 Set Screw L Wrench Hex. Socket 중량 : 0.6kg
Tip Bolt Screw Wrench Wrench (M8) M815용 Bolt
대경용 Balance-Cut Plate

부품명

Code No. ✽ CSM-70 M540 M3 T20 M815 M4 M625 RPC-130, 180, 230, 280, 330, 380, 430, 480, 530

★ ✽표시의 Insert Tip은 RCC-130:CN08 P.101, RCC-130E:CC12 P.101, RCC-130A:AEG16 P.102, RCC-130K:SC12 P.102, 절삭조건은 P.99
★ Tip Clamp 방식에는 Srew On Type입니다.
★ RCC-130은 낱개 주문시 Code No.이며, Set 주문시에는 S.RCC-130으로 지정하십시오.
