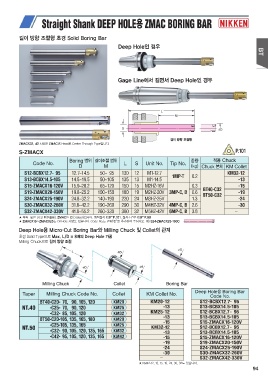

길이 방향 조절형 초경 Solid Boring Bar

Deep Hole인 경우

Gage Line에서 길면서 Deep Hole인 경우

ZMACX32, 42 사진은 ZMAC Head로 Center Through Type입니다.

S-ZMACX P.101

Code No. Boring 범위 길이조절 범위 L S Unit No. Tip No. 중량 적용 Chuck
DM (kg) Chuck 본체 KM Collet

S12-BCBX12.7- 95 12.7~14.5 50~ 95 130 12 M1-12.7 1MP-T 0.2 KM32-12
S13-BCBX14.5-105 14.5~19.5 50~105 135 13 M1-14.5 -13

S15-ZMACX16-120V 15.9~20.2 65~120 150 15 M2HZ-16V 0.3 BT40-C32 -15
S19-ZMACX20-150V 19.8~25.2 100~150 180 19 M2HZ-20V 3MP-C, B 0.6 BT50-C32 -19
S24-ZMACX25-190V 24.8~32.2 140~190 220 24 M3HZ-25V -24
S30-ZMACX32-260V 31.8~42.2 190~260 1.3 -30
S32-ZMACX42-330V 41.8~55.2 260~330
290 30 M4HZ-32V 4MP-C, B 2.6 -

360 32 M5HZ-42V 6MP-C, B 3.8

★ 부속 Tip은 BCB F(주물용), ZMAC는 C（Coated）입니다. 쾌적절삭 P.101, 절삭조건은 P.99

★ ZMACX16∼ZMACX25는 Oil Hole 사양도 있습니다. Code No.는 끝에“C”를 추가하여 주십시오. 예) S24-ZMACX25-190C

Deep Hole용 Micro-Cut Boring Bar와 Milling Chuck 및 Collet의 관계

초경 Solid Type으로 Max. L/D = 8배의 Deep Hole 가공
Milling Chuck으로 길이 방향 조절

Taper Milling Chuck Code No. Collet KM Collet No. Deep Hole용 Boring Bar
BT40-C20- 70, 90, 105, 120 KM20-12 Code No.
NT.40 KM20 -13
-C25- 70, 90, 120 KM25 KM25-12 S12-BCBX12.7- 95
NT.50 -C32- 85, 105, 120 KM32 -13 S13-BCBX14.5-105
BT50-C20-105, 135, 165, 180 KM20 -15 S12-BCBX12.7- 95
-C25-105, 135, 165 KM25 KM32-12 S13-BCBX14.5-105
-C32- 90, 105, 120, 135, 165 KM32 -13 S15-ZMACX16-120V
-C42- 95, 105, 120, 135, 165 KM42 -15 S12-BCBX12.7- 95
-19 S13-BCBX14.5-105
-24 S15-ZMACX16-120V
-30 S19-ZMACX20-150V
- S24-ZMACX25-190V
S30-ZMACX32-260V
S32-ZMACX42-330V

★ KM42-12, 13, 15, 19, 24, 30, 32도 있습니다.
