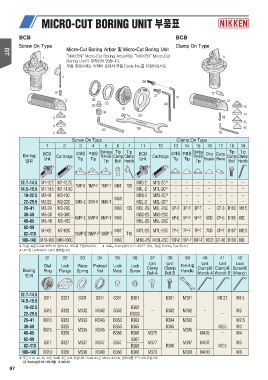

BCB Micro-Cut Boring Arbor 및 Micro-Cut Boring Unit BCB
Screw On Type Clamp On Type
“NIKKEN” Micro-Cut Boring Arbor에는 “NIKKEN” Micro-Cut
Boring Uint가 부착되어 있습니다.
부품 주문시에는 아래의 표에서 부품 Code No.를 지정하십시오.

Screw On Type Clamp On Type

1 2 3 4 5 6 7 11 12 13 14 15 16 17 18 19

Boring BCB Cartridge 강재용 주물용 Stainless Tip Tip BCB Cartridge 강재용 주물용 Stainless Chip Clamp Tip Tip
범위 Unit Tip Tip 특수강용 Clamp Clamp Unit Tip Tip 특수강용 Breaker Piece Clamp Clamp
Handle Tip Bolt Handle
Tip Bolt

12.7~14.5 M1-12.7 M1-12.7C 1MP-E 1MP-F 1MP-T M61 10S M1S-2 M1S-2C※ - - - - - - -
14.5~19.5 M1-14.5 M1-14.5C M1L-2 M1L-2C※ - - - - - - -

19~22.5 M2-19 M2-19C 3MS-E 3MS-F 3MS-T M68 M2S-2 M2S-2C※ - - - - - - -
22~29.5 M2-22 M2-22C M2L-2 M2L-2C※ - - - - - - -

29~41 M3-29 M3-29C M63 13S M3L-2S M3L-2SC 3P-E 3P-F 3P-T - CP-3 B183 M1.5

38~50 M5-38 M5-38C 6MP-E 6MP-F 6MP-T M65 M5S-2S M5S-2SC 5P-E 5P-F 5P-T 5CB CP-5 B185 M2
48~65 M5-48 M5-48C M5L-2S M5L-2SC

62~90 M7-62 M7-62C 10MP-E 10MP-F 10MP-T M67 T10 M7L-2S M7L-2SC 7P-E 7P-F 7P-T 7CB CP-7 B187 M2.5
82~110

100~140 M10-100 M10-100C M60 M10L-2S M10L-2SC 10P-E 10P-F 10P-T 10CB CP-10 B180 M3

★ Tip은 표준품으로 부착되지 않습니다. 별도로 주문하십시오. ★ ※표는 Boring경이 12.7~29.5일 경우, Tip은 Brazing Type입니다.
★ Unit 및 Cartridge는 Tip이 별매입니다.

31 32 33 34 35 36 37 38 39 40 41 42

Boring Dial Lock Wave Preload Lock Lock Unit Unit 치수조절 Unit Unit Lock
범위 Ring Flange Spring Nut Metal Screw Clamp Clamp Handle Clamp용 Clamp용 Screw용
Bolt A Bolt B Wrench A Wrench B Wrench

12.7~14.5 B311 B321 B331 B341 B351 B361 B381 M391 M1.27 M1.5
14.5~19.5
B382 M2
19~22.5 B312 B322 M332 M342 B352 B362 - B384 M392 - - M2.5
22~29.5 M363 B385 M393 M3
M395 M405 M2.5 M4
29~41 B313 B323 M333 M343 B353 B363 - M407 M5
M397 M400 - M6
38~50 B315 B325 M335 M345 B355 B365 B380 M390
48~65 B326 B356 B366 M375 M2.5

62~90 B317 B327 M337 M347 B357 B367 M377
82~110 B368

100~140 B310 B320 M330 M340 B350 B360 M370

★ 주문시 31, 32, 33, 34는 Set로 주문하여 주십시오. Code No.는 Micro Unit No. 앞에 D를 추가하여 주십시오.
예) Boring경 22~29.5용 D.M2-22
