P. 52

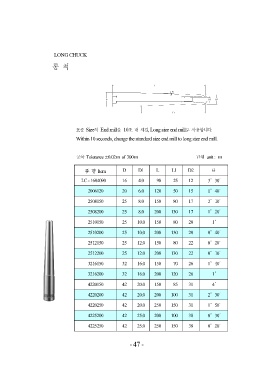

LONG CHUCK
롱척
표준 Size의 End mill을 10초 내 체결, Long size end mill로 사용합니다.
Within 10 seconds, change the standard size end mill to long size end mill.
공차 Tolerance :±0.02㎜ of 300㎜ 단위 unit : ㎜
품 명 Item D D1 L L1 D2 θ
LC - 1604090 16 4.0 90 25 12 3°30′
20 6.0 120 50 15 1°40′
2006120 25 8.0 150 80 17 2°10′
2508150 25 8.0 200 130 17 1°20′
2508200 25 10.0 150 80 20
2510150 25 10.0 200 130 20 1°
2510200 25 12.0 150 80 22 0°40′
2512150 25 12.0 200 130 22 0°20′
2512200 32 16.0 150 70 26 0°10′
3216150 32 16.0 200 120 26 1°40′
3216200 42 20.0 150 85 31
4220150 42 20.0 200 100 31 1°
4220200 42 20.0 250 150 31 4°
4220250 42 25.0 200 100 38 2°30′
4225200 42 25.0 250 150 38 1°50′
4225250 0°30′
0°20′
- 47 -
