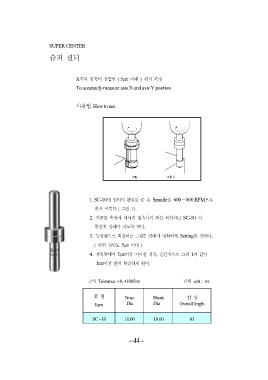

SUPER CENTER

슈퍼 센터

X축과 Y축의 정밀한 ( 5㎛ 이내 ) 위치 측정
To accurately measure axis X and axis Y position

사용법 How to use

1. SC-10에 임의의 편심을 준 후 Spindle을 600∼800 RPM으로

회전 시킨다. ( 그림 1 )

2. 가공물 측면에 서서히 접촉시켜 편심 회전하던 SC-10 이

동심원 상태가 되도록 한다.

3. 동심원으로 회전하는 그림2 상태가 정확하게 Setting된 것이다.
( 편위 정밀도 5㎛ 이내 )

4. 접촉면에서 5㎛이상 지나칠 경우, 순간적으로 그림 1과 같이
1㎜이상 편심 회전하게 된다.

공차 Tolerance :+0, -0.005㎜ 단위 unit : ㎜

품명 Nose Shank 전장
Item Dia Dia Overall length

SC - 10 10.00 10.00 83

- 44 -
