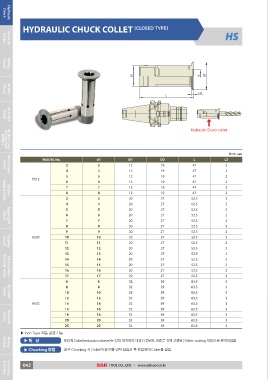

Shrink Fit HYDRAULIC CHUCK COLLET (CLOSEDTYPE) HS
Holder
L2
L
D1
d
D2

Milling
Chuck

SK Slim
Chuck

ER Collet
Chuck

N&COHDtorhilldel reCTrhsouoclk Hydraulic Chuck collet

Morse Taper Unit : mm

Arbor MODEL No. d1 D1 D2 L L2

3 3 12 19 47 2

4 4 12 19 47 2

Tapping Chuck HS12 5 5 12 19 47 2
6 6 12 19 47 2

Synchro 7 7 12 19 47 2

8 8 12 19 47 2

3 3 20 27 52.5 2

4 4 20 27 52.5 2

Tapping ER 5 5 20 27 52.5 2
Chuck
6 6 20 27 52.5 2

7 7 20 27 52.5 2

8 8 20 27 52.5 2

9 9 20 27 52.5 2

Tapping HS20 10 10 20 27 52.5 2
Chuck
11 11 20 27 52.5 2

12 12 20 27 52.5 2

Side Lock Arbor 13 13 20 27 52.5 2
& End Mill Holder
14 14 20 27 52.5 2

15 15 20 27 52.5 2

16 16 20 27 52.5 2

17 17 20 27 52.5 2

6 6 32 39 63.5 3

Face Mill 8 8 32 39 63.5 3
Arbor
10 10 32 39 63.5 3

12 12 32 39 63.5 3

HS32 14 14 32 39 63.5 3

Shell Mill 16 16 32 39 63.5 3
Arbor
18 18 32 39 63.5 3

20 20 32 39 63.5 3

25 25 32 39 63.5 3

▶ Inch Type 제품 공급 가능

Boring ▶특 징 유압척 Collet(reduction sleeve)는 강한 파지력과 내경의 정밀도 보증을 위해 고정밀의 Wier-cutting 작업으로 절개되었음
System
▶ Chucking 방법 공구 Chucking 시 Collet에 공구를 먼저 삽입한 후 유압척에 Collet를 삽입

Accessory 042 TOOL CO., LTD. www.ssktool.co.kr
