TECHNICAL INFORMATION

MILLING CHUCK

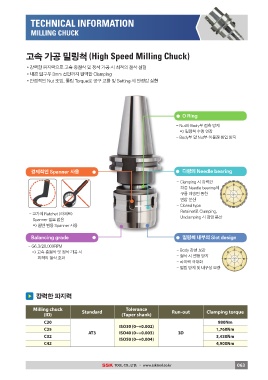

고속 가공 밀링척 (High Speed Milling Chuck)

•강력한 파지력으로 고속 중절삭 및 정삭 가공 시 최적의 절삭 실현
•내경 입구부 3mm 선단까지 완벽한 Clamping
•안정적인 Nut 조임, 풀림 Torque로 공구 교환 및 Setting 시 안정감 실현

O Ring

- Nut와 Body부 접촉 방지
=> 밀링척 수명 연장

- Body부 및 Nut부 이물질 침입 방지

경제적인 Spanner 사용 다량의 Needle bearing

- 고가의 Ratchet (라체트) - Clamping 시 강력한
Spanner 필요 없음 하중 Needle bearing의
=> 일반 범용 Spanner 사용 구름 이송면 통한
면압 분산
Balancing grade
- Closed type
- G6.3/20,000RPM Retainer로 Clamping,
=> 고속 중절삭 및 정삭 가공 시 Unclamping 시 정압 분산
최적의 절삭 효과
밀링척 내부의 Slot design

- Body 강성 보강
- 절삭 시 변형 방지
- 파지력 극대화
- 떨림 방지 및 내구성 보장

강력한 파지력 Standard Tolerance Run-out Clamping torque
AT3 (Taper shank) 3D
Milling chuck 980Nm
(ID) ISO30 (0~+0.002) 1,760Nm
C20 ISO40 (0~+0.003) 3,430Nm
C25 ISO50 (0~+0.004) 4,900Nm
C32
C42
