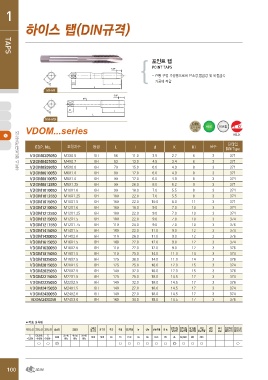

P. 100

1

    하이스 탭(DIN규격)잍
TTAAPPSS

                              K                 KI                                      5.0P                     포인트 탭
                           M3~M8                                                L       I
                                                                                                                 POINT TAPS
                                                             Ød                            5.0P
                                                                                                                 - 관통 구멍 가공용으로써 탄소강,합금강 및 비철금속
                                                                                                                   가공에 적합

                               K            KI                                              I
                           M10~M24
                                                               L

하이스 탭(JIS규격)시리즈  VDOM...series                                                                                                                  HSSE 비코팅
                                                                                                                                                                          HELIX

                 EDP. No.                   호칭치수               등급                              L  I              dK        KI                   날수   딘타입
                                                                                                                                                    DiN Type

                 VDOM0305050 M3X0.5                               6H 56 11.0 3.5 2.7                                       6 3 371
                                                                                                                           6 3 371
                 VDOM0407050 M4X0.7                               6H 63 13.0 4.5 3.4                                       8 3 371
                                                                                                                           8 3 371
                 VDOM0508050 M5X0.8                               6H 70 15.0 6.0 4.9                                       8 3 374
                                                                                                                           9 3 371
                 VDOM0610050 M6X1.0                               6H 80 17.0 6.0 4.9                                       8 3 374
                                                                                                                           8 3 374
                 VDOM0810050 M8X1.0                               6H 90 17.0 6.0 4.9                                       11 3 371
                                                                                                                           10 3 374
                 VDOM0812550 M8X1.25 6H 90 20.0 8.0 6.2                                                                    10 3 374
                                                                                                                           10 3 374
                 VDOM1010050 M10X1.0 6H 90 18.0 7.0 5.5                                                                    10 3 376
                                                                                                                           12 3 374
                 VDOM1012550 M10X1.25 6H 100 22.0 7.0 5.5                                                                  12 3 376
                                                                                                                           12 3 374
                 VDOM1015050 M10X1.5                              6H 100 22.0 10.0 8.0                                     12 3 376
                                                                                                                           14 3 374
                 VDOM1210050 M12X1.0                              6H 100 18.0 9.0 7.0                                      14 3 376
                                                                                                                           15 3 374
                 VDOM1212550 M12X1.25 6H 100 22.0 9.0 7.0                                                                  15 3 376
                                                                                                                           17 3 374
                 VDOM1215050 M12X1.5                              6H 100 22.0 9.0 7.0                                      17 3 376
                                                                                                                           17 3 374
                 VDOM1217550 M12X1.75 6H 110 24.0 9.0 7.0                                                                  17 3 374
                                                                                                                           17 3 376
                 VDOM1415050 M14X1.5                              6H 100 22.0 11.0 9.0

                 VDOM1420050 M14X2.0                              6H 110 26.0 11.0 9.0

                 VDOM1615050 M16X1.5                              6H 100 22.0 12.0 9.0

                 VDOM1620050 M16X2.0                              6H 110 27.0 12.0 9.0

                 VDOM1815050 M18X1.5                              6H 110 25.0 14.0 11.0

                 VDOM1825050 M18X2.5                              6H 125 30.0 14.0 11.0

                 VDOM2015050 M20X1.5                              6H 125 25.0 16.0 12.0

                 VDOM2025050 M20X2.5                              6H 140 32.0 16.0 12.0

                 VDOM2215050 M22X1.5                              6H 125 25.0 18.0 14.5

                 VDOM2225050 M22X2.5                              6H 140 32.0 18.0 14.5

                 VDOM2415050 M24X1.5                              6H 140 27.0 18.0 14.5

                 VDOM2420050 M24X2.0                              6H 140 27.0 18.0 14.5

                 VDOM2430050 M24X3.0                              6H 160 34.0 18.0 14.5

                 ■적용 피삭재

                 저탄소강 중단소강 고탄소강 합금강             조질강            스테인                 공구강  주강        주철 강인주철 동  황동  황동주물  청동  알루미늄 알루미늄 마그네슘 아연    티탄  Ni기 열경화성 열가소성
                                                               리스강                      SC                                  압연재 합금주물 합금주물 합금주물  합금  합금 플라스틱 플라스틱
                                                                                                  FC FCD Cu
                   C C0.25% C          SCM  25~45 45~55 50~60  SUS                 SKD                        Bs BsC PB AL AC,ADC MC ZDC                         ○
                 ~0.25% ~0.45% 0.45%~       HRc HRc HRc                                           ○○○
                                       ◎                                                                     ○○○◎○○○
                        ○○
