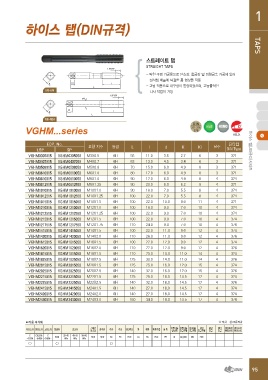

하이스 탭(DIN규격)잍 1

TAPS

K KI 1.5P/5P 스트레이트 탭
M3~M6 L I
STRAIGHT TAPS
Ød 1.5P/5P
- 막힌 구멍 가공용으로 탄소강, 합금강 및 비철금속 가공에 있어
절삭칩 배출에 탁월한 홈 형상을 적용

- 코팅 적용으로 내구성이 향상되었으며, 고능률적인
나사 작업이 가능

K KI I
M8~M24 L

VGHM...series HSSE 하이스 탭(JIS규격)시리즈
HELIX

EDP. No. 호칭 치수 등급 L I d K KI 날수 딘타입
1.5P 5P DiN Type

VGHM0305015 VGHM0305050 M3X0.5 6H 56 11.0 3.5 2.7 6 3 371
6 3 371
VGHM0407015 VGHM0407050 M4X0.7 6H 63 13.0 4.5 3.4 8 3 371
8 3 371
VGHM0508015 VGHM0508050 M5X0.8 6H 70 15.0 6.0 4.9 8 4 374
9 4 371
VGHM0610015 VGHM0610050 M6X1.0 6H 80 17.0 6.0 4.9 8 4 374
8 4 374
VGHM0810015 VGHM0810050 M8X1.0 6H 90 17.0 6.0 4.9 11 4 371
10 4 374
VGHM0812515 VGHM0812550 M8X1.25 6H 90 20.0 8.0 6.2 10 4 374
10 4 374
VGHM1010015 VGHM1010050 M10X1.0 6H 90 18.0 7.0 5.5 10 4 376
12 4 374
VGHM1012515 VGHM1012550 M10X1.25 6H 100 22.0 7.0 5.5 12 4 376
12 4 374
VGHM1015015 VGHM1015050 M10X1.5 6H 100 22.0 10.0 8.0 12 4 376
14 4 374
VGHM1210015 VGHM1210050 M12X1.0 6H 100 18.0 9.0 7.0 14 4 376
15 4 374
VGHM1212515 VGHM1212550 M12X1.25 6H 100 22.0 9.0 7.0 15 4 376
17 4 374
VGHM1215015 VGHM1215050 M12X1.5 6H 100 22.0 9.0 7.0 17 4 376
17 4 374
VGHM1217515 VGHM1217550 M12X1.75 6H 110 24.0 9.0 7.0 17 4 374
17 4 376
VGHM1415015 VGHM1415050 M14X1.5 6H 100 22.0 11.0 9.0

VGHM1420015 VGHM1420050 M14X2.0 6H 110 26.0 11.0 9.0

VGHM1615015 VGHM1615050 M16X1.5 6H 100 22.0 12.0 9.0

VGHM1620015 VGHM1620050 M16X2.0 6H 110 27.0 12.0 9.0

VGHM1815015 VGHM1815050 M18X1.5 6H 110 25.0 14.0 11.0

VGHM1825015 VGHM1825050 M18X2.5 6H 125 30.0 14.0 11.0

VGHM2015015 VGHM2015050 M20X1.5 6H 125 25.0 16.0 12.0

VGHM2025015 VGHM2025050 M20X2.5 6H 140 32.0 16.0 12.0

VGHM2215015 VGHM2215050 M22X1.5 6H 125 25.0 18.0 14.5

VGHM2225015 VGHM2225050 M22X2.5 6H 140 32.0 18.0 14.5

VGHM2415015 VGHM2415050 M24X1.5 6H 140 27.0 18.0 14.5

VGHM2420015 VGHM2420050 M24X2.0 6H 140 27.0 18.0 14.5

VGHM2430015 VGHM2430050 M24X3.0 6H 160 34.0 18.0 14.5

■적용 피삭재 ○적합 ◎ 매우적합

저탄소강 중단소강 고탄소강 합금강 조질강 스테인 공구강 주강 주철 강인주철 동 황동 황동주물 청동 알루미늄 알루미늄 마그네슘 아연 티탄 Ni기 열경화성 열가소성
리스강 SKD FC FCD Cu 압연재 합금주물 합금주물 합금주물 합금 합금 플라스틱 플라스틱
SUS SC
C C0.25% C SCM 25~45 45~55 50~60 Bs BsC PB AL AC,ADC MC ZDC
~0.25% ~0.45% 0.45%~ HRc HRc HRc ○

○○
