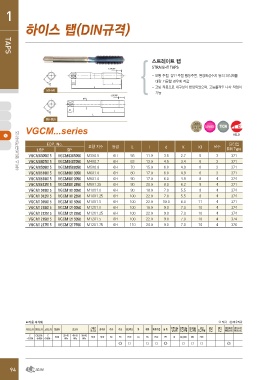

1

하이스 탭(DIN규격)잍
TTAAPPSS

K KI 1.5P/5P 스트레이트 탭
M3~M6 L I
STRAIGHT TAPS
Ød 1.5P/5P
- 보통 주철, 강인 주철 황동주물, 열경화성수지 등의 피삭재를
대량 가공할 경우에 적합

- 코팅 적용으로 내구성이 향상되었으며, 고능률적인 나사 작업이
가능

K KI I
M8~M24 L

VGCM...series CARBIDE

하이스 탭(JIS규격)시리즈 HELIX

EDP. No. 호칭 치수 등급 L I d K KI 날수 딘타입
1.5P 5P DiN Type

VGCM0305015 VGCM0305050 M3X0.5 6H 56 11.0 3.5 2.7 6 3 371
6 3 371
VGCM0407015 VGCM0407050 M4X0.7 6H 63 13.0 4.5 3.4 8 3 371
8 3 371
VGCM0508015 VGCM0508050 M5X0.8 6H 70 15.0 6.0 4.9 8 4 374
9 4 371
VGCM0610015 VGCM0610050 M6X1.0 6H 80 17.0 6.0 4.9 8 4 374
8 4 374
VGCM0810015 VGCM0810050 M8X1.0 6H 90 17.0 6.0 4.9 11 4 371
10 4 374
VGCM0812515 VGCM0812550 M8X1.25 6H 90 20.0 8.0 6.2 10 4 374
10 4 374
VGCM1010015 VGCM1010050 M10X1.0 6H 90 18.0 7.0 5.5 10 4 376

VGCM1012515 VGCM1012550 M10X1.25 6H 100 22.0 7.0 5.5

VGCM1015015 VGCM1015050 M10X1.5 6H 100 22.0 10.0 8.0

VGCM1210015 VGCM1210050 M12X1.0 6H 100 18.0 9.0 7.0

VGCM1212515 VGCM1212550 M12X1.25 6H 100 22.0 9.0 7.0

VGCM1215015 VGCM1215050 M12X1.5 6H 100 22.0 9.0 7.0

VGCM1217515 VGCM1217550 M12X1.75 6H 110 24.0 9.0 7.0

■적용 피삭재 ○적합 ◎ 매우적합

저탄소강 중단소강 고탄소강 합금강 조질강 스테인 공구강 주강 주철 강인주철 동 황동 황동주물 청동 알루미늄 알루미늄 마그네슘 아연 티탄 Ni기 열경화성 열가소성
리스강 SKD SC 압연재 합금주물 합금주물 합금주물 합금 합금 플라스틱 플라스틱
45~55 SUS
C C0.25% C SCM 25~45 HRc 50~60 FC FCD Cu Bs BsC PB AL AC,ADC MC ZDC ◎
~0.25% ~0.45% 0.45%~ HRc HRc
◎○ ○○◎ ○○○
