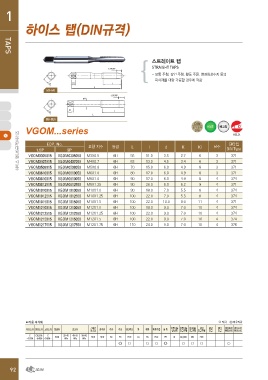

1

하이스 탭(DIN규격)잍
TTAAPPSS

KI 1.5P/5P 스트레이트 탭
L I
STRAIGHT TAPS
Ød 1.5P/5P
- 보통 주철, 강인 주철, 황동 주물, 열경화성수지 등의
피삭재를 대량 가공할 경우에 적합

K
M3~M6

K KI I
M8~M24 L

하이스 탭(JIS규격)시리즈 VGOM...series HSSE 비코팅
HELIX

EDP. No. 호칭 치수 등급 L I d K KI 날수 딘타입
1.5P 5P DiN Type

VGOM0305015 VGOM0305050 M3X0.5 6H 56 11.0 3.5 2.7 6 3 371
6 3 371
VGOM0407015 VGOM0407050 M4X0.7 6H 63 13.0 4.5 3.4 8 3 371
8 3 371
VGOM0508015 VGOM0508050 M5X0.8 6H 70 15.0 6.0 4.9 8 4 374
9 4 371
VGOM0610015 VGOM0610050 M6X1.0 6H 80 17.0 6.0 4.9 8 4 374
8 4 374
VGOM0810015 VGOM0810050 M8X1.0 6H 90 17.0 6.0 4.9 11 4 371
10 4 374
VGOM0812515 VGOM0812550 M8X1.25 6H 90 20.0 8.0 6.2 10 4 374
10 4 374
VGOM1010015 VGOM1010050 M10X1.0 6H 90 18.0 7.0 5.5 10 4 376

VGOM1012515 VGOM1012550 M10X1.25 6H 100 22.0 7.0 5.5

VGOM1015015 VGOM1015050 M10X1.5 6H 100 22.0 10.0 8.0

VGOM1210015 VGOM1210050 M12X1.0 6H 100 18.0 9.0 7.0

VGOM1212515 VGOM1212550 M12X1.25 6H 100 22.0 9.0 7.0

VGOM1215015 VGOM1215050 M12X1.5 6H 100 22.0 9.0 7.0

VGOM1217515 VGOM1217550 M12X1.75 6H 110 24.0 9.0 7.0

■적용 피삭재 ○적합 ◎ 매우적합

저탄소강 중단소강 고탄소강 합금강 조질강 스테인 공구강 주강 주철 강인주철 동 황동 황동주물 청동 알루미늄 알루미늄 마그네슘 아연 티탄 Ni기 열경화성 열가소성
리스강 SKD SC 압연재 합금주물 합금주물 합금주물 합금 합금 플라스틱 플라스틱
45~55 SUS
C C0.25% C SCM 25~45 HRc 50~60 FC FCD Cu Bs BsC PB AL AC,ADC MC ZDC ○
~0.25% ~0.45% 0.45%~ HRc HRc
◎○ ○○◎ ○○○

92
