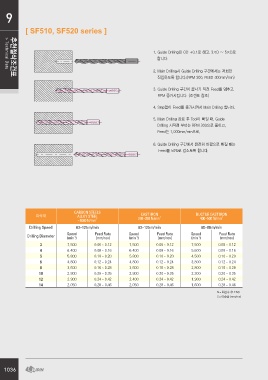

9

[ SF510, SF520 series ]

추천절삭조건표 1. Guide Drilling은 OD +0.1로 하고, 3×D ~ 5×D로
합니다.
> Technical Data
2. M ain Drilling시 Guide Drilling 구간에서는 저회전
진입하도록 합니다.(RPM 300, FEED 400mm/min)

3. G uide Drilling 구간이 끝나기 직전 Feed를 멈추고,
RPM 증가시킵니다. (조건표 참조)

4. Step없이 Feed를 증가시켜서 Main Drilling 합니다.

5. Main Drilling 완료 후 Tool이 빠질 때, Guide
Drilling 시작점 부터는 RPM 300으로 줄이고,
Feed는 1,000mm/min으로.

6. G uide Drilling 구간에서 완전히 바깥으로 빠질 때는
Feed를 50%로 감소토록 합니다.

피삭재 CARBON STEELS CAST IRON DUCTILE CAST IRON
ALLOY STEEL 250~350 N/mm2 400~500 N/mm2
Drilling Speed ~1060 N/mm2

Drilling Diameter 63~125 m/min 63~125 m/min 60~80 m/min

3 Speed Feed Rate Speed Feed Rate Speed Feed Rate
4 (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev)
5
6 7,500 0.06 ~ 0.12 7,500 0.06 ~ 0.12 7,500 0.06 ~ 0.12
8 6,400 0.08 ~ 0.16 6,400 0.08 ~ 0.16 5,600 0.08 ~ 0.16
10 5,800 0.10 ~ 0.20 5,800 0.10 ~ 0.20 4,500 0.10 ~ 0.20
12 4,800 0.12 ~ 0.24 4,800 0.12 ~ 0.24 3,800 0.12 ~ 0.24
14 3,600 0.16 ~ 0.28 3,600 0.16 ~ 0.28 2,800 0.16 ~ 0.28
2,900 0.20 ~ 0.35 2,900 0.20 ~ 0.35 2,300 0.20 ~ 0.35
2,900 0.24 ~ 0.42 2,400 0.24 ~ 0.42 1,900 0.24 ~ 0.42
2,050 0.28 ~ 0.46 2,050 0.28 ~ 0.46 1,600 0.28 ~ 0.46

N = 회전수 (R.P.M)
S = 이송량 (mm/rev)
