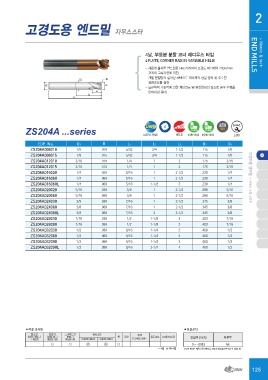

P. 125
고경도용 엔드밀 자무스스타 2
4날, 부등분 분할 코너 래디우스 타입 > Metric & Inch
4 FLUTE, CORNER RADIUS VARIABLE HELIX END MILLS
D2 R - 새롭게 출시한 엔드밀로 HRc70까지의 고경도 피삭재와 200m/min
L1 까지의 고속가공에 적합
L2 - 개별 분할방식 절삭날 채택으로 피삭재의 정밀 공차 및 우수한
L3 표면조도를 실현
D1
D3 - 불규칙적 가진력에 의한 채터진동 및 공진현상의 감소로 공구 수명을
50%이상 증대
ZS204A ...series 4 38 R R 절삭조건
0.0004
HELIX 0.0006 p.951
ULTRA FINE Φ1/8~Φ1/4 Φ5/16~Φ1/2 D3
1/8
EDP. No. D1 R L1 L2 L3 D2 1/8
ZS204A008010 1/8 .010 3/16
ZS204A008015 1/8 .015 5/32 3/4 1-1/2 .115 3/16
ZS204A012010 3/16 .010 1/4
ZS204A012015 3/16 .015 5/32 3/4 1-1/2 .115 1/4 고경도용 엔드밀 - 자무스 스타 시리즈
ZS204A016020 1/4 .020 1/4
ZS204A016060 1/4 .060 1/4 1 2 .175 5/16
ZS204A016060L 1/4 .060 5/16
ZS204A020020 5/16 .020 1/4 1 2 .175 3/8
ZS204A020060 5/16 .060 3/8
ZS204A024030 3/8 .030 5/16 1 2-1/2 .230 3/8
ZS204A024080 3/8 .080 7/16
ZS204A024080L 3/8 .080 5/16 1 2-1/2 .230 7/16
ZS204A028030 7/16 .030 1/2
ZS204A028080 7/16 .080 5/16 1-1/2 3 .230 1/2
ZS204A032030 1/2 .030 1/2
ZS204A032060 1/2 .060 3/8 1 2-1/2 .288 1/2
ZS204A032090 1/2 .090
ZS204A032090L 1/2 .090 3/8 1 2-1/2 .288
7/16 1 2-1/2 .345
7/16 1 2-1/2 .345
7/16 2 3-1/2 .345
1/2 1-1/8 3 .403
1/2 1-1/8 3 .403
9/16 1-1/4 3 .460
9/16 1-1/4 3 .460
9/16 1-1/4 3 .460
9/16 2-1/4 4 .460
■적용 피삭재 ■허용공차
탄소강 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강 인선부 (inch) 자루부
(S45C, S55C...) (SCM, SK...) (NAK...) ~HRc55 SKD61 ~HRc55 SKD11 FCD400. 500~ ○:적합 ◎:매우적합
HB225~325 ○
~ HB225 HRc30~50 ◎◎
○
○ 0 ~ -.0012 h6
※상기 제원은 제품의 품질향상을 위하여 예고없이 변경될 수 있습니다.
