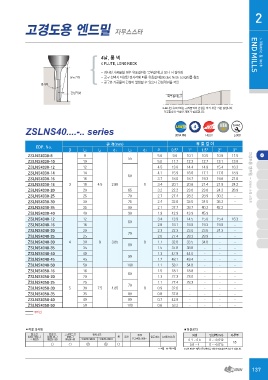

Page 137 - widin

고경도용 엔드밀 자무스스타 2

4날, 롱 넥 > Metric & Inch

4 FLUTE, LONG NECK END MILLS

경사각 유효길이 - 경사진 가공물일 경우 유효길이는 목부길이(L2) 보다 더 길어짐
간섭각(θ) - 공구 선택시 다양한 경사각에 따른 유효길이(Effective Neck Length)를 참조
- 공구와 가공물의 간섭이 발생할 수 있으니 간섭각(θ)을 확인

목부길이(L2)

※표시된 유효길이는 공작물과의 간섭을 막기 위한 기본 값입니다.
가공환경의 적절한 제어가 필요합니다.

ZSLNS40....-.. series ULTRA FINE 30 절삭조건

HELIX p.968

EDP. No. 규 격(mm) 유효길이

ZSLNS4030-8 D L2 L1 d1 L3 d3 θ 0.5° 1° 1.5° 2° 3° 고경도용 엔드밀 - 자무스 스타 시리즈
ZSLNS4030-10
ZSLNS4030-12 8 55 5.6 9.6 10.1 10.5 10.9 11.5
ZSLNS4030-14 10 5.0 11.7 12.3 12.7 13.1 13.8
ZSLNS4030-16
ZSLNS4030-18 12 4.5 13.8 14.4 14.9 15.4 16.3
ZSLNS4030-20
ZSLNS4030-25 14 60 4.1 15.9 16.6 17.1 17.6 18.9
ZSLNS4030-30 16 3.7 18.0 18.7 19.3 19.8 21.6
ZSLNS4030-35
ZSLNS4030-40 3 18 4.5 2.88 6 3.4 20.1 20.8 21.4 21.9 24.2
ZSLNS4040-12
ZSLNS4040-16 20 65 3.2 22.2 23.0 23.6 24.2 26.9
ZSLNS4040-20
ZSLNS4040-25 25 70 2.7 27.4 28.2 28.9 30.2 -
ZSLNS4040-30
ZSLNS4040-35 30 75 2.4 32.6 33.5 34.5 36.2 -
ZSLNS4040-40
ZSLNS4040-45 35 80 2.1 37.7 38.7 40.2 42.2 -
ZSLNS4040-50
ZSLNS4050-16 40 90 1.9 42.9 43.9 45.9 - -
ZSLNS4050-20
ZSLNS4050-25 12 60 3.4 13.9 14.5 15.0 15.4 16.3
ZSLNS4050-30 16
ZSLNS4050-35 2.8 18.1 18.8 19.3 19.8 -
ZSLNS4050-40
ZSLNS4050-50 20 70 2.3 22.3 23.0 23.6 24.3 -
25 -
- 무간섭 2.0 27.4 28.3 28.9 -

4 30 6 3.85 80 6 1.7 32.6 33.5 34.6 - -
35 - -
1.5 37.8 38.8 -

40 90 1.3 42.9 44.0 - - -
45
1.2 48.1 49.4 - - -

50 100 1.1 53.2 54.8 - - -

16 60 1.5 18.1 18.8 - - -
20
1.3 22.3 23.0 - - -

25 7.5 4.85 70 1.1 27.4 28.3 - - -
30 - - -
5 6 0.9 32.6 -

35 80 0.8 37.8 - - - -

40 90 0.7 42.9 - - - -

50 100 0.6 53.2 - - - -

■적용 피삭재 ■허용공차

탄소강 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강 외경 인선부(mm) 자루부
(S45C, S55C...) (SCM, SK...) (NAK...) ~HRc55 SKD61 ~HRc55 SKD11 FCD400. 500~ ○:적합 ◎:매우적합
HB225~325 ○ 0.1 ~ 0.5 0 ~ -0.012
~ HB225 HRc30~50 ◎◎ 0.6 ~ 4 0 ~ -0.015 h5
○
○

※상기 제원은 제품의 품질향상을 위하여 예고없이 변경될 수 있습니다.
