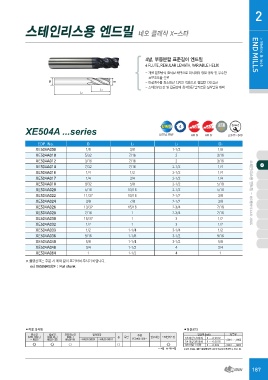

스테인리스용 엔드밀 네오 클래식 X-스타 2

4날, 부등분할 표준길이 엔드밀 > Metric & Inch

4 FLUTE, REGULAR LENGTH, VARIABLE HELIX END MILLS

D - 개별 분할방식 절삭날 채택으로 피삭재의 정밀 공차 및 우수한
D2 표면조도를 실현

L1 - 마찰계수를 최소화한 디자인 적용으로 절입량 1XD실현
L2 - 스테인리스강 및 합금강에 최적화된 날카로운 절삭날형 채택

4 38 40 절삭조건

XE504A ...series ULTRA FINE HELIX HELIX p.947~949

EDP. No. D L1 L2 D2 스테인리스용 엔드밀 - 네오클래식 X스타 시리즈
XE504A008 1/8 3/8 1-1/2 1/8
XE504A010 5/32 7/16 3/16
XE504A012 3/16 7/16 2 3/16
XE504A014 7/32 7/16 2 1/4
XE504A016 1/4 1/2 2-1/2 1/4
XE504A017 1/4 3/4 2-1/2 1/4
XE504A018 9/32 5/8 2-1/2 5/16
XE504A020 5/16 13/16 2-1/2 5/16
XE504A022 11/32 13/16 2-1/2 3/8
XE504A024 3/8 7/8 2-1/2 3/8
XE504A026 13/32 15/16 2-1/2 7/16
XE504A028 7/16 1 2-3/4 7/16
XE504A030 15/32 1 2-3/4 1/2
XE504A032 1/2 1 3 1/2
XE504A033 1/2 1-1/4 3 1/2
XE504A036 9/16 1-1/8 3-1/4 9/16
XE504A040 5/8 1-1/4 3-1/2 5/8
XE504A048 3/4 1-1/2 3-1/2 3/4
XE504A064 1 1-1/2 4 1
4

※ 플랫샹크는 주문 시 예와 같이 표기하여 주시기 바랍니다.
ex) XE504A032F : Flat shank

■적용 피삭재 ■허용공차

탄소강 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강 인선부 (inch) 자루부
(S45C, S55C...) (SCM, SK...) (NAK...) ~HRc55 SKD61 ~HRc55 SKD11 FCD400. 500~
HB225~325 ○ ◎ 1/8 이상 1/4 이하 0 ~ -0.0012 -.0001 ~ -.0003
~ HB225 HRc30~50 0 ~ -0.0016 -.0001 ~ -.0004
◎ ○:적합 ◎:매우적합 1/4 이상 3/8 이하 0 ~ -0.002
◎ ○ 3/8 이상 1 이하

※상기 제원은 제품의 품질향상을 위하여 예고없이 변경될 수 있습니다.
