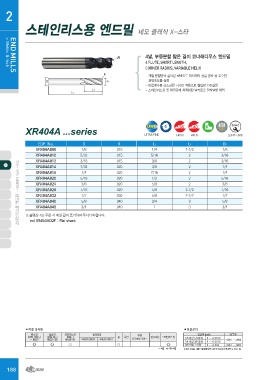

2

스테인리스용 엔드밀 네오 클래식 X-스타
D
4날, 부등분할 짧은 길이 코너래디우스 엔드밀
D2
4 FLUTE, SHORT LENGTH,
TEANPDSMILLS CORNER RADIUS, VARIABLE HELIX

> Metric & Inch - 개별 분할방식 절삭날 채택으로 피삭재의 정밀 공차 및 우수한
R 표면조도를 실현

R - 마찰계수를 최소화한 디자인 적용으로 절입량 1XD실현
L1 - 스테인리스강 및 합금강에 최적화된 날카로운 절삭날형 채택
L2

XR404A ...series 4 38 40 R 절삭조건

스테인리스용 엔드밀 - 네오클래식 X스타 시리즈 EDP. No. D R ULTRA FINE HELIX HELIX p.947~949
XR404A008 1/8 .015
XR404A010 5/32 .015 L1 L2 D2
XR404A012 3/16 .015 1/4 1-1/2 1/8
XR404A014 7/32 .020 5/16 3/16
XR404A016 1/4 .020 3/8 2 3/16
XR404A020 5/16 .020 3/8 2 1/4
XR404A024 3/8 .020 7/16 2 1/4
XR404A028 7/16 .020 1/2 2 5/16
XR404A032 1/2 .030 5/8 2 3/8
XR404A040 5/8 .040 5/8 2 7/16
XR404A048 3/4 .040 5/8 2-1/2 1/2
3/4 2-1/2 5/8
1 3 3/4
3

※ 플랫샹크는 주문 시 예와 같이 표기하여 주시기 바랍니다.
ex) XR404A032F : Flat shank

■적용 피삭재 ■허용공차

탄소강 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강 인선부 (inch) 자루부
(S45C, S55C...) (SCM, SK...) (NAK...) ~HRc55 SKD61 ~HRc55 SKD11 FCD400. 500~
HB225~325 ○ ◎ 1/8 이상 1/4 이하 0 ~ -0.0012 -.0001 ~ -.0003
~ HB225 HRc30~50 0 ~ -0.0016 -.0001 ~ -.0004
◎ ○:적합 ◎:매우적합 1/4 이상 3/8 이하 0 ~ -0.002
◎ ○ 3/8 이상 1 이하

※상기 제원은 제품의 품질향상을 위하여 예고없이 변경될 수 있습니다.
