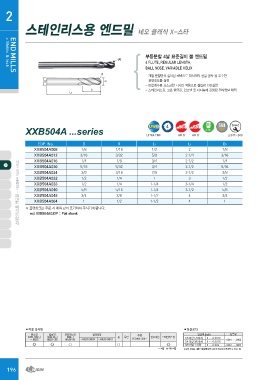

2

스테인리스용 엔드밀 네오 클래식 X-스타
D
부등분할 4날 표준길이 볼 엔드밀
D2
4 FLUTE, REGULAR LENGTH,
TEANPDSMILLS BALL NOSE, VARIABLE HELIX

> Metric & Inch - 개별 분할방식 절삭날 채택으로 피삭재의 정밀 공차 및 우수한
R 표면조도를 실현

R - 마찰계수를 최소화한 디자인 적용으로 절입량 1XD실현
L1 - 스테인리스강, 고온 합금강, 인코넬 및 티타늄에 강화된 절삭형날 채택
L2

XXB504A ...series 4 38 40 R 절삭조건

ULTRA FINE HELIX HELIX .001 SH

L1 p.947~949
1/2
스테인리스용 엔드밀 - 네오클래식 X스타 시리즈 EDP. No. D R 5/8 L2 D2
XXB504A008 1/8 1/16 3/4 2 1/8
XXB504A012 3/16 3/32 3/4 2-1/4 3/16
XXB504A016 1/4 1/8 7/8 2-1/2 1/4
XXB504A020 5/16 5/32 1 2-1/2 5/16
XXB504A024 3/8 3/16 1-1/4 2-1/2 3/8
XXB504A032 1/2 1/4 1-1/4 3 1/2
XXB504A033 1/2 1/4 1-1/2 3-1/4 1/2
XXB504A040 5/8 5/16 1-1/2 3-1/2 5/8
XXB504A048 3/4 3/8 4 3/4
XXB504A064 1 1/2 4 1

※ 플랫샹크는 주문 시 예와 같이 표기하여 주시기 바랍니다.
ex) XXB504A032F : Flat shank

■적용 피삭재 ■허용공차

탄소강 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강 인선부 (inch) 자루부
(S45C, S55C...) (SCM, SK...) (NAK...) ~HRc55 SKD61 ~HRc55 SKD11 FCD400. 500~
HB225~325 ○ ◎ 1/8 이상 1/4 이하 0 ~ -0.0012 -.0001 ~ -.0003
~ HB225 HRc30~50 0 ~ -0.0016 -.0001 ~ -.0004
◎ ○:적합 ◎:매우적합 1/4 이상 3/8 이하 0 ~ -0.002
◎ ○ 3/8 이상 1 이하

※상기 제원은 제품의 품질향상을 위하여 예고없이 변경될 수 있습니다.
