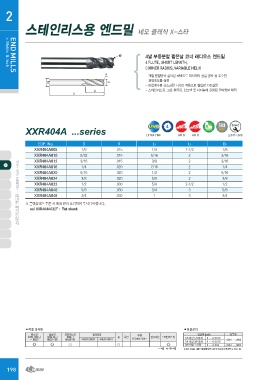

Page 198 - widin

2

스테인리스용 엔드밀 네오 클래식 X-스타
D
4날 부등분할 짧은날 코너 래디우스 엔드밀
D2
4 FLUTE, SHORT LENGTH,
TEANPDSMILLS CORNER RADIUS, VARIABLE HELIX

> Metric & Inch - 개별 분할방식 절삭날 채택으로 피삭재의 정밀 공차 및 우수한
R 표면조도를 실현

R - 마찰계수를 최소화한 디자인 적용으로 절입량 1XD실현
L1 - 스테인리스강, 고온 합금강, 인코넬 및 티타늄에 강화된 절삭형날 채택
L2

XXR404A ...series 4 38 40 R 절삭조건

ULTRA FINE HELIX HELIX ±0.01 SH

스테인리스용 엔드밀 - 네오클래식 X스타 시리즈 EDP. No. D R L1 L2 p.947~949
XXR404A008 1/8 .015 1/4 1-1/2
XXR404A010 5/32 .015 5/16 D2
XXR404A012 3/16 .015 3/8 2 1/8
XXR404A016 1/4 .020 7/16 2 3/16
XXR404A020 5/16 .020 1/2 2 3/16
XXR404A024 3/8 .020 5/8 2 1/4
XXR404A032 1/2 .030 5/8 2 5/16
XXR404A040 5/8 .030 3/4 2-1/2 3/8
XXR404A048 3/4 .030 1 3 1/2
3 5/8
3/4

※ 플랫샹크는 주문 시 예와 같이 표기하여 주시기 바랍니다.
ex) XXR404A032F : Flat shank

■적용 피삭재 ■허용공차

탄소강 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강 인선부 (inch) 자루부
(S45C, S55C...) (SCM, SK...) (NAK...) ~HRc55 SKD61 ~HRc55 SKD11 FCD400. 500~
HB225~325 ○ ◎ 1/8 이상 1/4 이하 0 ~ -0.0012 -.0001 ~ -.0003
~ HB225 HRc30~50 0 ~ -0.0016 -.0001 ~ -.0004
◎ ○:적합 ◎:매우적합 1/4 이상 3/8 이하 0 ~ -0.002
◎ ○ 3/8 이상 1 이하

※상기 제원은 제품의 품질향상을 위하여 예고없이 변경될 수 있습니다.

198
