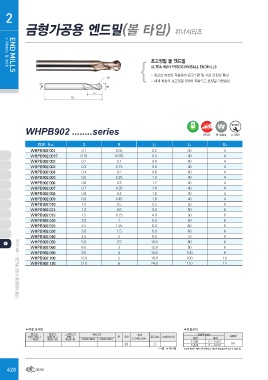

금형가공용 엔드밀(볼 타입) 위너시리즈
D
초고정밀 볼 엔드밀
D2
ULTRA HIGH PRECISION BALL ENDMILLS
TEANPDSMILLS
- 최신의 W코팅 적용하여 공구수명 및 가공 안정성 향상
> Metric & Inch - 세계 최초의 초고정밀 R공차 적용으로 초정밀 가공실현
R

L1
L2

WHPB902 ........series R 30 W Coating 절삭조건

L2 HELIX p.1008
40
금형가공용(볼 타입) 엔드밀 - 위너 시리즈 EDP. No. D R L1 40 D2
40
WHPB902 001 0.1 0.05 0.2 40 4
WHPB902 0015 0.15 0.075 0.3 40 4
WHPB902 002 0.2 0.1 0.4 40 4
WHPB902 003 0.3 0.15 0.6 40 4
WHPB902 004 0.4 0.2 0.8 40 4
WHPB902 005 0.5 0.25 1.0 40 4
WHPB902 006 0.6 0.3 1.2 40 4
WHPB902 007 0.7 0.35 1.4 50 4
WHPB902 008 0.8 0.4 1.6 50 4
WHPB902 009 0.9 0.45 1.8 50 4
WHPB902 010 1.0 0.5 2.5 50 6
WHPB902 012 1.2 0.6 3.0 60 6
WHPB902 015 1.5 0.75 4.0 60 6
WHPB902 020 2.0 5.0 70 6
WHPB902 025 2.5 1 6.0 80 6
WHPB902 030 3.0 1.25 6.0 90 6
WHPB902 040 4.0 1.5 8.0 100 6
WHPB902 050 5.0 10.0 100 6
WHPB902 060 6.0 2 12.0 110 6
WHPB902 080 8.0 2.5 14.0 8
WHPB902 100 10.0 3 18.0 10
WHPB902 120 12.0 4 24.0 12
5
6

■적용 피삭재 ■허용공차

탄소강 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강 인선부 (mm) 자루부
(S45C, S55C...) (SCM, SK...) (NAK...) ~HRc55 SKD61 ~HRc55 SKD11 FCD400. 500~ 외경 공차
HB225~325
~ HB225 HRc30~50 6 이하 0 ~ -0.012
6 초과 0 ~ -0.015
◎○ h6

○:적합 ◎:매우적합 ※상기 제원은 제품의 품질향상을 위하여 예고없이 변경될 수 있습니다.
