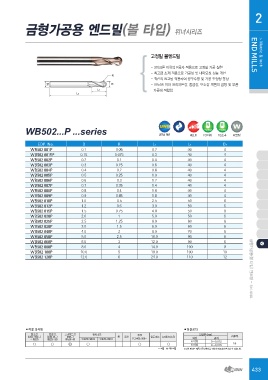

금형가공용 엔드밀(볼 타입) 위너시리즈 2

> Metric & Inch

END MILLS

D
D2
R 고정밀 볼엔드밀

L1 - 3미크론 이하의 R공차 적용으로 고정밀 가공 실현
L2 - 최고급 소재 적용으로 가공성 및 내마모성 성능 개선
- 최신의 W코팅 적용하여 공구수명 및 가공 안정성 향상
- HRc55 이하 프리하든강, 합금강, 탄소강 계열의 금형 및 부품

가공에 적합함

2 30 R R

WB502...P ...series ±0.002 ±0.003

ULTRA FINE HELIX R3이하 R3초과 W코팅

EDP. No. D R L1 L2 D2 금형가공용(볼 타입) 엔드밀 - 위너 시리즈
0.1 0.05 0.2 40 4
WB502 001P 0.15 0.075 0.3 40 4
WB502 0015P 0.2 0.1 0.4 40 4
WB502 002P 0.3 0.15 0.6 40 4
WB502 003P 0.4 0.2 0.8 40 4
WB502 004P 0.5 0.25 1.0 40 4
WB502 005P 0.6 0.3 1.2 40 4
WB502 006P 0.7 0.35 1.4 40 4
WB502 007P 0.8 0.4 1.6 40 4
WB502 008P 0.9 0.45 1.8 40 4
WB502 009P 1.0 0.5 2.5 50 6
WB502 010P 1.2 0.6 3.0 50 6
WB502 012P 1.5 0.75 4.0 50 6
WB502 015P 2.0 5.0 50 6
WB502 020P 2.5 1 6.0 60 6
WB502 025P 3.0 1.25 6.0 60 6
WB502 030P 4.0 1.5 8.0 70 6
WB502 040P 5.0 10.0 80 6
WB502 050P 6.0 2 12.0 90 6
WB502 060P 8.0 2.5 14.0 100 8
WB502 080P 10.0 3 18.0 100 10
WB502 100P 12.0 4 24.0 110 12
WB502 120P 5
6

■적용 피삭재 ■허용공차

탄소강 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강 인선부 (mm) 자루부
(S45C, S55C...) (SCM, SK...) (NAK...) ~HRc55 SKD61 ~HRc55 SKD11 FCD400. 500~ 외경 공차
HB225~325
~ HB225 HRc30~50 ○ ○○ 6 이하 0~-0.012 h6
○ 6 이상 0~-0.015
○ ◎

○:적합 ◎:매우적합 ※상기 제원은 제품의 품질향상을 위하여 예고없이 변경될 수 있습니다.
