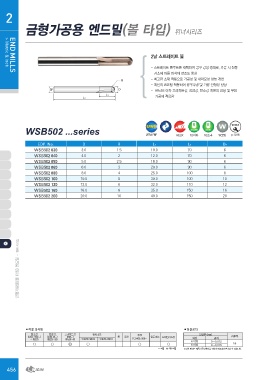

금형가공용 엔드밀(볼 타입) 위너시리즈
D
2날 스트레이트 볼
D2
- 스트레이트 플루트를 채택하여 공구 강성 증대로, 가공 시 진동
TEANPDSMILLS 감소에 따른 피삭재 면조도 향상

> Metric & Inch - 최고급 소재 적용으로 가공성 및 내마모성 성능 개선
R - 최신의 W코팅 적용하여 공구수명 및 가공 안정성 향상
L1 - HRc55 이하 프리하든강, 합금강, 탄소강 계열의 금형 및 부품
L2
가공에 적합함

2 0 R R 절삭조건

WSB502 ...series ULTRA FINE HELIX ±0.005 ±0.01 W코팅 p.1016

L1 R3이하 R3초과 D2
10.0 6
EDP. No. D R 12.0 L2 6
WSB502 030 3.0 1.5 18.0 70 6
WSB502 040 4.0 2 20.0 70 6
WSB502 050 5.0 2.5 25.0 90 8
WSB502 060 6.0 3 30.0 90 10
WSB502 080 8.0 4 32.0 100 12
WSB502 100 10.0 5 35.0 100 16
WSB502 120 12.0 6 40.0 110 20
WSB502 160 16.0 8 150
WSB502 200 20.0 10 150

금형가공용(볼 타입) 엔드밀 - 위너 시리즈

■적용 피삭재 ■허용공차

탄소강 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강 인선부 (mm) 자루부
(S45C, S55C...) (SCM, SK...) (NAK...) ~HRc55 SKD61 ~HRc55 SKD11 FCD400. 500~ 외경 공차
HB225~325
~ HB225 HRc30~50 ○ ○○ 6 이하 0~-0.012 h6
○ 6 이상 0~-0.015
○ ◎

○:적합 ◎:매우적합 ※상기 제원은 제품의 품질향상을 위하여 예고없이 변경될 수 있습니다.
