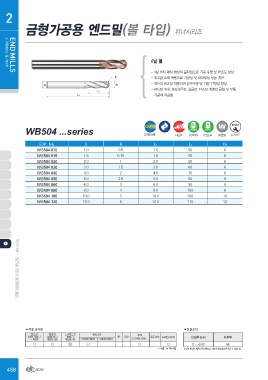

금형가공용 엔드밀(볼 타입) 위너시리즈
D
4날 볼
D2
- 4날 센터 매치 형상의 볼타입으로 가공 수명 및 면조도 향상
TEANPDSMILLS - 최고급 소재 적용으로 가공성 및 내마모성 성능 개선
- 최신의 W코팅 적용하여 공구수명 및 가공 안정성 향상
> Metric & Inch - HRc55 이하 프리하든강, 합금강, 탄소강 계열의 금형 및 부품
R
가공에 적합함
L1
L2

4 30 R R 절삭조건

WB504 ...series ULTRA FINE HELIX ±0.005 ±0.01 W코팅 p.1017

R3이하 R3초과

EDP. No. D R L1 L2 D2
WB504 010 1.0 6
WB504 015 1.5 0.5 1.0 50 6
WB504 020 2.0 6
WB504 030 3.0 0.75 1.5 50 6
WB504 040 4.0 6
WB504 050 5.0 1 2.0 50 6
WB504 060 6.0 6
WB504 080 8.0 1.5 3.0 60 8
WB504 100 10.0 10
WB504 120 12.0 2 4.0 70 12

2.5 5.0 80

3 6.0 90

4 8.0 100

5 10.0 100

6 12.0 110

금형가공용(금코형너가래공디용우(스볼 타입) 엔드밀 - 위너 시리즈

■적용 피삭재 ■허용공차

탄소강 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강 인선부 (mm) 자루부
(S45C, S55C...) (SCM, SK...) (NAK...) ~HRc55 SKD61 ~HRc55 SKD11 FCD400. 500~
HB225~325
~ HB225 HRc30~50 ○ ○○ 0 ~ -0.02 h6
○
○ ◎

○:적합 ◎:매우적합 ※상기 제원은 제품의 품질향상을 위하여 예고없이 변경될 수 있습니다.
